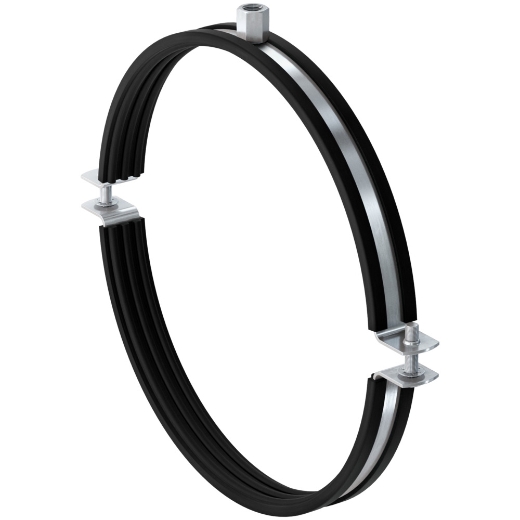

Lüftungskanalschelle LGS 1250
-
Rohrschelle - Lüftungsrohrschelle LGS
Beschreibung

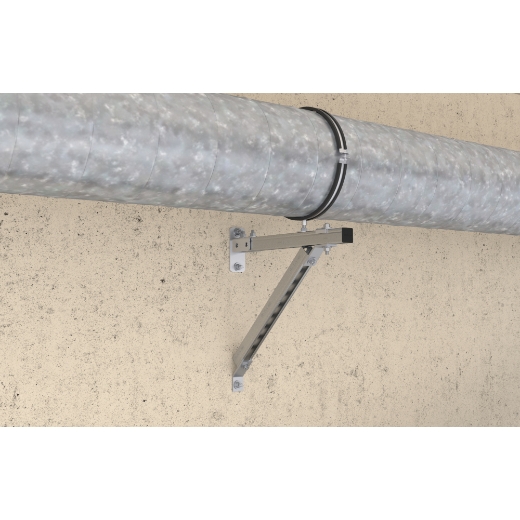

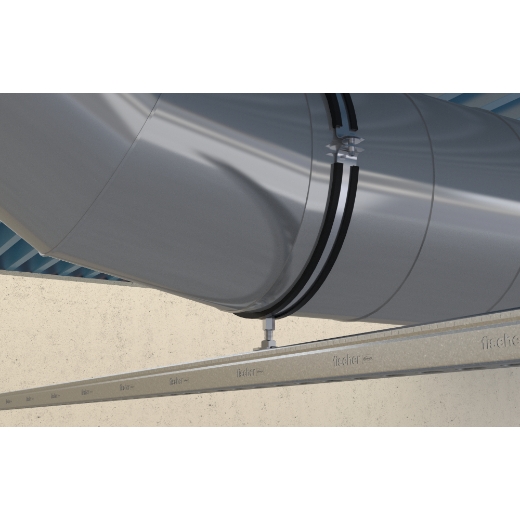

Die fischer Lüftungsrohrschelle LGS ist die ideale Befestigungslösung für Lüftungsrohre aller Art. Mit der LGS lassen sich insbesondere Wickelfalzrohre besonders einfach und schnell an den Untergrund befestigen. Dabei erlaubt der große Öffnungswinkel ein einfaches Einlegen der Rohrleitung, während die Zweischraubigkeit der LGS eine optimale Anpassung an den Rohraußendurchmesser ermöglicht. Die LGS ist ab 450 mm Durchmesser an beiden Schellenhälften gelocht. Dies ermöglicht mit 2 Gewindestangen mit Muttern eine Verdoppelung der empfohlenen Last. Die Schalldämmeinlage sorgt für zuverlässige Schallentkopplung zum Baukörper.
Vorteile
- Großer Öffnungswinkel für schnelle Montage.
- Zweischraubige Rohrschelle für optimierte Anpassung an den Rohraußendurchmesser.
- Die Schalldämmeinlage sorgt für eine Geräuschdämmung und verhindert Kontaktkorrosion.
- Verschlussschrauben-Verlustsicherung.
- Anschlussmutter mit Kombigewinde M8/M10.
- Ab Größe 450 mm: Befestigung der Rohrschellen mit zwei Gewindestangen am Schellenband möglich zur Verdopplung der angegebenen Lasten.

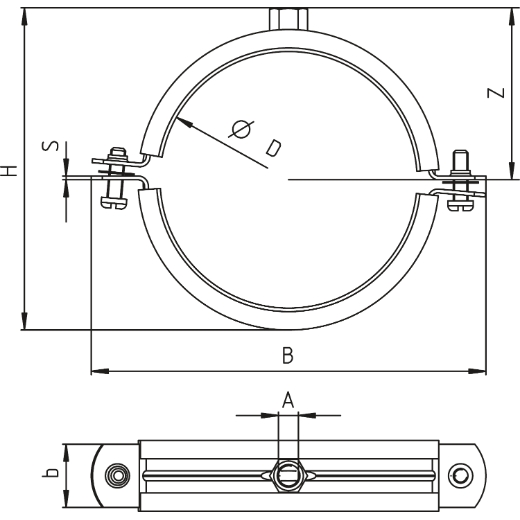

Technische Daten
| GTIN/EAN | 4006209246474 |
| Artikelnummer | 024647 |
| Anschlussgewinde | M8 / M10 |
| Anschlussmutter | widerstandsgeschweißt, Hutmutter M8 / M10, SW 13 |
| Brandverhalten | DIN 4102: Klasse B2 |
| Breite | 1.313 mm |
| Breite x Stärke Schellenband | 25 x 3,0 mm |
| Höhe | 649 mm |
| Höhe Anschlussmutter | 17 mm |
| Höhe Z1 | 651 mm |
| Höhe Z2 | 661 mm |
| Installationsdrehmoment | 5 Nm |
| Max. empf. statische Last (zentr. Zug) | 0,8 kN |
| Max. empf. Last (zentr. Zug) | 0,8 kN |
| Nenngröße | 1.250 |
| Schalldämmeinlage | Werkstoff: SBR/EPDM, chlorfrei, silikonfrei |
| Schlüsselweite | 13 mm |
| Spannbereich | 1250 mm |
| Verschlussschraube | M10 |
| Profi / DIY | Profi |
| Spannbereich von - bis | 1.250 mm |
| Breite Schellenband | 25 mm |
| Stärke Schellenband | 3 mm |
| VDS-Zulassung | Ja |
| Inhalt | 1 |
