data View - ANCLAJE FBN II 10/30 (10x105)

Ventajas

El amplio surtido del RG M de M8 a M30 abre un amplio campo de aplicaciones, ofreciendo así una gran flexibilidad.
La variedad de calidades de acero homologadas para RG M permite el empleo en todas las categorías resistentes a la corrosión y ofrece la máxima seguridad posible de aplicaciones.
Tenga en cuenta las homologaciones de la respectiva cápsula o mortero.

GTIN/EAN	4006209408544
Número de artículo	040854
Longitud de anclaje	105 mm
Diámetro de agujero	10 mm
Tamaño del hilo (métrico)	10 mm
Material	acero electrogalvanizado
Marcas de verificación/homologaciones	ETA - Evaluación Técnica Europea

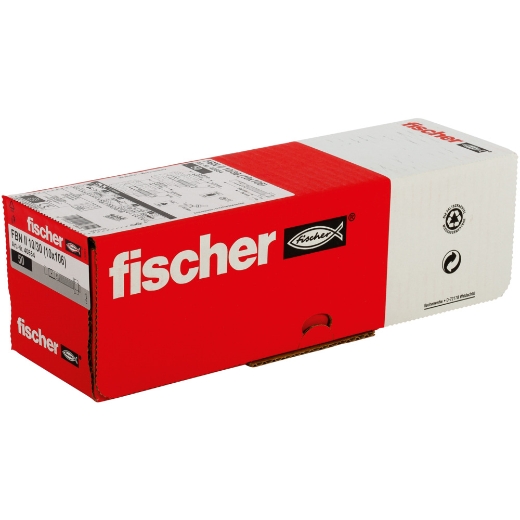

Variante de embalaje	caja
Rosca	M10
Llave dinamométrica para instalación	30 Nm
	No
Max. espesor de accesorio	30 mm
Max. longitud útil, hef, stand / hef, rojo	30 / 40 mm
Min. taladro profundidad del agujero	98 mm
Min. profundidad del agujero de perforación a tal efecto en fijaciones	98 mm
Ancho de tuerca	17 mm
Arandela (diámetro exterior x grosor)	20 x 2 mm
Profundidad de anclaje	50 mm
Profi / DIY	Profi
Tamaño de rosca (imperial)	#10
ETA-Approval	Ja
VDS-Approval	Ja
Content	50

FBN II es apto para la instalación pre-posicionada y mediante introducción a presión; también es apta para la instalación de a distancia bajo ciertas condiciones.
Antes de la instalación, coloque la tuerca hexagonal en la posición óptima (la clavija de introducción sobresale aprox. 3 mm de la tuerca hexagonal).
Al aplicar el par de apriete, el perno cónico se introduce en el gancho de expansión y se expande contra la pared del agujero.
El grabado en relieve de la cabeza ofrece un control sencillo del anclaje.
En el caso de la instalación en serie, recomendamos utilizar la herramienta ajustadora de anclaje de perno FABS.
