Beschreibung

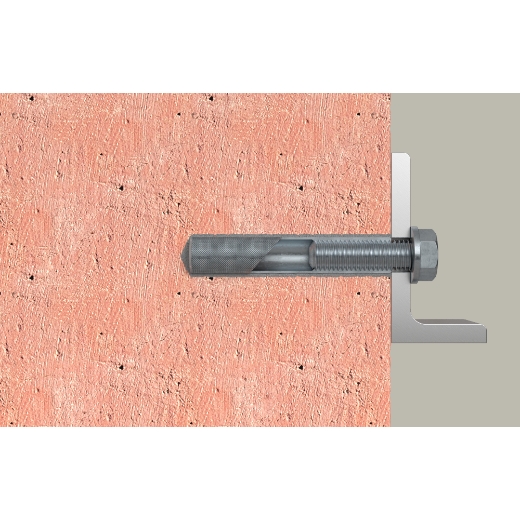

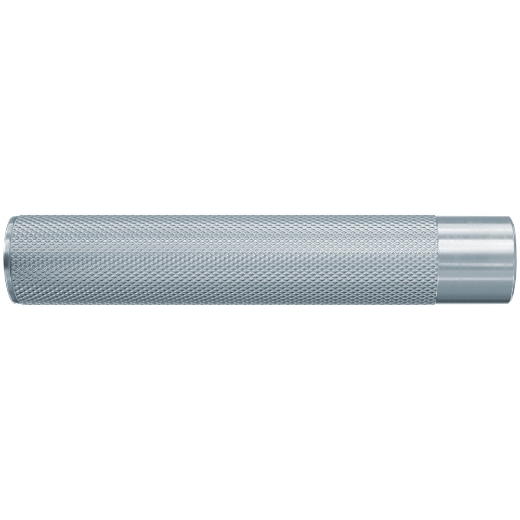

Der fischer Injektions-Innengewindeanker FIS E aus galvansch verzinktem Stahl ist die Systemkomponente für die Verwendung der fischer Injektionsmörtel in Mauerwerk. Das Setzen des Innengewindeankers erfolgt von Hand unter leichten Drehbewegungen. In Vollstein verklebt der Injektionsmörtel die Innengewindehülse vollflächig mit der Bohrlochwandung. In Lochbaustoffen wird der Mörtel durch die Gitter der Ankerhülse gedrückt und verbindet sich im Formschluss mit dem Lochstein. Dadurch wird die Last in den Baustoff geleitet. Die Verwendung des Injektions-Innengewindeankers FIS E ermöglicht die oberflächenbündige Demontage des Anbauteils.

Vorteile

  • Das Befestigungssystem aus Innengewindeanker FIS E und einem der Injektionsmörtel FIS V Plus, Montagemörtel FIS VL oder Montagemörtel Green kann je nach Anforderung individuell ausgewählt werden und ermöglicht dadurch ein breites Anwendungsspektrum.
  • Das breite Sortiment eröffnet variable Einsatzmöglichkeiten.
  • Der Innengewindeanker FIS E ermöglicht die oberflächenbündige Demontage sowie Wiederverwendung des Befestigungspunktes und bietet dadurch optimale Flexibilität.

Technische Daten

GTIN/EAN 4006209436318
Artikelnummer 043631
Bohrernenndurchmesser in zylindrischem Bohrloch 14 mm
Bohrernenndurchmesser 14 mm
Gewindemaß (mm) 6 mm
Anwendungsbedingungen Innenbereich
Baustoff Vollsteinmauerwerk
Material Galvanisch verzinkter Stahl
Prüfzeichen / Zulassungen ETA - Europäisch Technische Bewertung
Verpackungsvariante Faltschachtel
Gewindemaß in mm 6 mm
Gewinde M6
Innengewinde M6

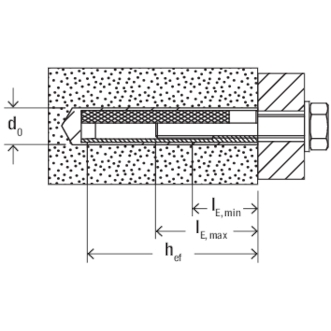

Länge 85 mm
Max. Einschraubtiefe 60 mm
Min. Bohrlochtiefe 95 mm
Min. Einschraubtiefe 6 mm
Min. Verankerungstiefe 85 mm
Min. Verankerungstiefe in hinterschnittenem Bohrloch 85 mm
Min. Verankerungstiefe in zylindrischem Bohrloch 85 mm
Passende Injektionsankerhülse FIS H 16 x 85 K
Passend zu FIS H 16 x 85 K
Zur Verwendung mit Injektionsmörtel FIS V Plus, FIS VL
Profi / DIY Profi
ETA-Zulassung Ja
VDS-Zulassung Ja
Inhalt 10

Technologie

  • Je nach Anwendung ist die Verwendung von Injektionsmörtel FIS V, FIS VL oder FIS P Plus möglich. FIS P kann ohne Zulassung verwendet werden.
  • FIS E ist für die Vorsteckmontage geeignet.
  • Der Mörtel verklebt das Befestigungselement vollflächig mit der Bohrlochwand und dichtet das Bohrloch ab.
  • Das Setzen des Befestigungselementes erfolgt von Hand durch leichtes Eindrehen bis zum Bohrlochgrund.
