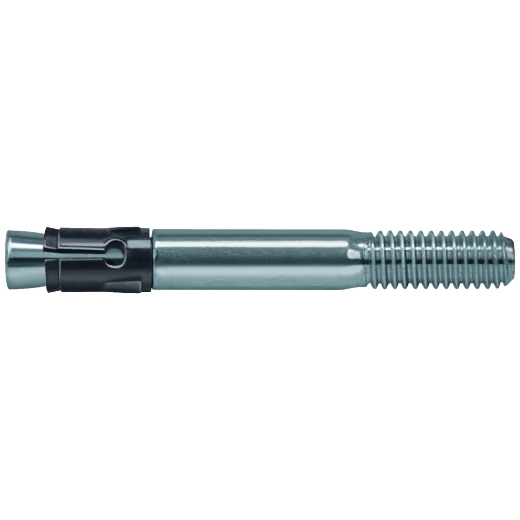

Nagelanker FNA II 6x30 M6x41

  • Der montagefreundliche Schlaganker mit Gewinde (ohne Mutter) für die Mehrfachbefestigung.

Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild
Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild

Beschreibung

Der fischer Nagelanker FNA II mit Gewinde (ohne Mutter) wird aus galvanisch verzinktem Stahl hergestellt. Der FNA II wird mit wenigen Hammerschlägen zeitsparend in der Vorsteckmontage gesetzt. Bei Belastung spreizt der FNA II selbstständig nach. Dabei wird der Konus in den Spreizclip gezogen und verspannt diesen gegen das Bohrloch. Der fischer Nagelanker FNA II mit Gewinde ist vor allem für die Befestigung von Metallschellen für Leitungen und Rohren im Innenbereich geeignet.

Vorteile

  • Einfache Demontage der Brandschutzplatte ohne Beschädigung.
  • Wiederverwendbarkeit der Brandschutzplatte.
  • Sichere Verankerung speziell bei Vibration, Wind-, Sog- und Druckeinflüssen.
  • Geringe Verankerungstiefe (30 mm).
  • Komfortable Montage ohne drehmoment-kontrolliertes Setzwerkzeug.
  • Zugelassenes System, das sich millionenfach bewährt hat.

Technische Daten

GTIN/EAN 4006209441107
Artikelnummer 044110
Ankerlänge 41 mm
Bohrernenndurchmesser 6 mm
Gewindemaß (mm) 6 mm
Zul. Last Zugzone 1,2 kN
Material Galvanisch verzinkter Stahl
Prüfzeichen / Zulassungen Brandschutz-Klassifizierung
Verpackungsvariante Faltschachtel
Gewinde M6
Installationsdrehmoment 4 Nm
Min. Bohrlochtiefe 40 mm
Min. Bohrlochtiefe bei Durchsteckmontage 40 mm
Min. Verankerungstiefe 30 mm
Schlüsselweite 10 mm
Profi / DIY Profi
Geeignet für Beton Ja
Geeignet für Naturstein Nein
Vorsteckmontage Ja
Durchsteckmontage Nein
Abstandsmontage Nein
ETA-Zulassung Ja
VDS-Zulassung Ja
Inhalt 100

Technologie

  • Die Unterlegscheibe erhöht die Durchzugskräfte deutlich und verhindert gleichzeitig eine Beschädigung der Platte bei der Demontage.
  • Demontage durch einfaches Abzwicken des Nagelkopfes dank spezieller 2-Stufen-Zange.
  • Für eine schnelle Montage das Druckluftsetzgerät (Art.-Nr. 093731) verwenden.

Downloads

ETA - Europäisch technische Bewertung Europäische Technische Bewertung für fischer Nagelanker FNA II - Lastkontrolliert spreizender Dübel für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen in Beton Brandprüfung Untersuchungsbericht Bewertung des Tragverhaltens von fischer Nagelankern FNA II R und FNA II HCR unter zentrischem Zug und einseitiger Brandbean-spruchung gem¨aß der ZTV-ING-Kurve DOP - Declaration of Performance Leistungserklärung für fischer Nagelanker FNA II (Mechanischer Dübel für den Einsatz in Beton)

Optionales Zubehör (nicht im Lieferumfang enthalten)
