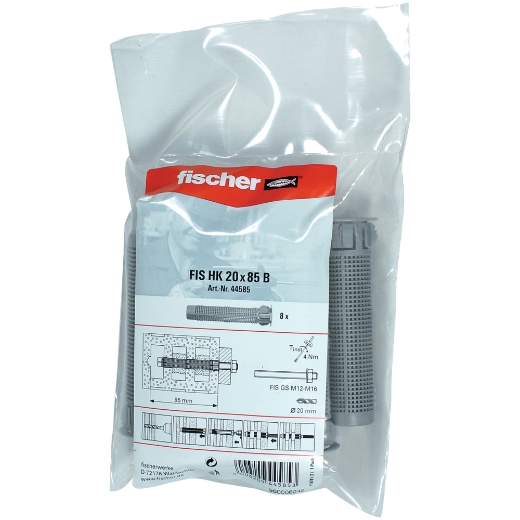

Injekt.Ankerhülse FIS H 20x85 K B (8)

Wichtigste Daten

Gitterstruktur der Ankerhülse reduziert Mörtelverbrauch.
Ankerhülse ermöglicht optimalen Formschluss in Lochstein.
Zentrierflügel fixieren Ankerstangen mit verschiedenen Durchmessern. Dies reduziert die Komplexität und die Lagerhaltung.
Widerhaken: kein Herausfallen bei Überkopfmontage.
ETA-Zulassung.

Beschreibung

Die fischer Injektions-Ankerhülse FIS H K ist die Systemkomponente für eine fachgerechte und mörtelsparende Montage der Ankerstange FIS A oder des Innengewindeankers FIS E in Lochstein-Mauerwerk. Dazu können die fischer Injektionsmörtel FIS V, FIS VW HIGH SPEED, Multifunktionsmörtel, Montagemörtel und Montagemörtel Green verwendet werden. Die optimierte Gitterstruktur reduziert den Verbrauch des Injektionsmörtels. Beim Setzen der Ankerstange und des Innengewindeankers wird der Mörtel durch die Gitterstruktur gedrückt und verbindet sich im Formschluss mit dem Lochstein. Dadurch wird die Last in den Baustoff geleitet. Das Setzen erfolgt in der Vorsteckmontage. Mit der Injektions-Ankerhülse können nicht tragende Schichten überbrückt werden. Die Zulassungen der jeweiligen Injektionsmörtel sind zu beachten.

Vorteile

Die direkte Montage durch das Anbauteil hindurch reduziert die Vorarbeit bei mehreren Befestigungspunkten pro Anbauteil und gewährleistet einen wesentlich einfacheren Montageablauf.
Die Konstruktion der Durchsteckankerhülse FIS H K ermöglicht variable Nutzlängen mit nur einem Produkt und bietet maximale Flexibilität und Wirtschaftlichkeit.
Der verschiebbare Rand in Verbindung mit der Skalierung erleichtert die Anpassung der Ankerhülse auf die gewünschte Nutzlänge.
Die Gitterstruktur der Durchsteckankerhülse ist abgestimmt auf die Injektionsmörtel FIS V Plus und Montagemörtel FIS VL und sorgt für sparsamen Mörtelverbrauch bei optimalem Formschluss.

Technische Daten

GTIN/EAN	4006209445853
Artikelnummer	044585
Anker pro 360 ml-Kartusche	11
Bohrernenndurchmesser	20 mm
Dübellänge	85 mm
Einfüllmenge	15
Gewindemaß (metrisch)	16 mm
Material	Kunststoff
Verpackungsvariante	Polybeutel
Max. Bohrlochtiefe	95 mm
Min. Bohrlochtiefe	95 mm
Min. Verankerungstiefe	85 mm
Profi / DIY	Profi
ETA-Zulassung	Ja
VDS-Zulassung	Ja
Inhalt	8

Technologie

Je nach Anwendung ist die Verwendung von FIS V Plus, Montagemörtel FIS VL und Injektionsmörtel FIS V Zero möglich.
Das lnjektionssystem ist in Verbindung mit der Durchsteckankerhülse FIS H K geeignet für die Durchsteckmontage.
Die Durchsteckankerhülse wird mit Hilfe der Skalierung und des verschiebbaren Randes auf die Dicke des Anbauteils angepasst und entsprechend abgeschnitten.
Die Ankerhülse wird in das Bohrloch gesteckt und vom Ankerhülsengrund her mit Injektionsmörtel verfüllt. Dabei ist auf die komplette Verfüllung der Ankerhülse auch im Bereich des Anbauteils zu achten.
Beim Eindrehen des Befestigungselements wird der Mörtel durch die Gitterstruktur der Ankerhülse gedrückt und passt sich dem Verankerungsgrund optimal an. Die Last wird über Formschluss abgetragen.
