Hochleistungsanker FH II 12/25 H
-
Der Durchsteckanker mit Hutmutter für Befestigungen mit anspruchsvollem Design in gerissenem Beton.
Beschreibung
Der fischer Hochleistungsanker FH II H mit Hutmutter ist ein Hülsenanker aus galvanisch verzinktem Stahl. Der Anker wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen des Ankers wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der schwarze Kunststoffring verhindert, dass sich der Anker mitdreht, und nimmt den Anzugsschlupf auf. Das Anbauteil wird dadurch an den Verankerungsgrund gezogen. Der fischer Hochleistungsanker FH II H mit Hutmutter ist bestens geeignet, um in gerissenem und ungerissenem Beton Stahlkonstruktionen, Maschinen und Tore zu befestigen.
Vorteile
- Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik C1 und C2) sind durch diese Zulassungen abgedeckt.

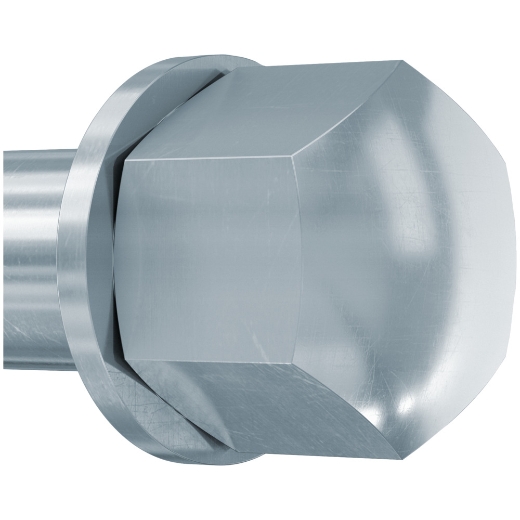

- Die Hutmuttervariante sorgt für eine stabile und robuste Befestigung.
- Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig.
- Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.
- In der Zulassung ist die Verwendung von Hohlbohrern geregelt.
Technische Daten
| GTIN/EAN | 4006209449066 |
| Artikelnummer | 044906 |
| Ankerlänge | 115 mm |
| Bohrernenndurchmesser | 12 mm |
| Gewindemaß (mm) | 8 mm |
| Material | Galvanisch verzinkter Stahl |
| Nutzlänge | 25 mm |
| Prüfzeichen / Zulassungen | ETA - Europäisch Technische Bewertung |
| Verpackungsvariante | Faltschachtel |
| Gewinde | M8 |
| Max. Dicke des Anbauteils | 25 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage | 105 mm |
| Min. Verankerungstiefe | 60 mm |
| Schlüsselweite | 17 mm |
| Seismic-Zulassung | C1 / C2 |
| U-Scheibe (Außendurchmesser x Dicke) | 22 x 2,5 mm |
| Profi / DIY | Profi |
| Vorsteckmontage | Nein |
| Durchsteckmontage | Ja |
| Abstandsmontage | Nein |
| ETA-Zulassung | Ja |
| VDS-Zulassung | Ja |
| Inhalt | 50 |
Technologie
- Der FH II ist geeignet für die Durchsteckmontage.
- Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.
- Der schwarze Kunststoffring verhindert beim Anziehen des Ankers ein Mitdrehen und nimmt den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.
- Erhältliche Kopfformen für flexible Gestaltungsmöglichkeiten:<br/>Sechskantkopf (Typ S), Senkkopf (Typ SK), Bolzenversion mit Mutter und Scheibe (Typ B) und Hutmutter (Typ H).
