Bolzenanker FBN II 12/30

  • Die wirtschaftliche Befestigung für den flexiblen Einsatz in ungerissenem Beton.

Produktbild
Verpackung
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik

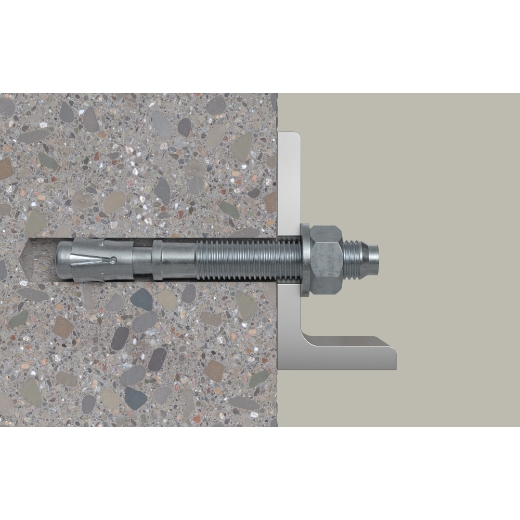

Einbauzeichnung

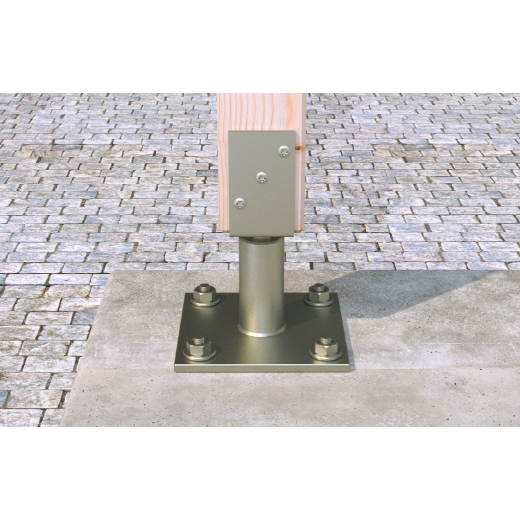

Anwendungsbild
Anwendungsbild
Anwendungsbild
Produktbild
Verpackung
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild
Anwendungsbild

Beschreibung

Der fischer Bolzenanker FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen. Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. In der Ausführung aus galvanisch verzinktem Stahl ist der Bolzenanker für Geländer, Kabeltrassen, Konsolen im Innenbereich geeignet.

Vorteile

  • Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.
  • Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität.
  • Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.
  • Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.
  • Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.

Technische Daten

GTIN/EAN 4006209452639
Artikelnummer 045263
Ankerlänge 124 mm
Bohrernenndurchmesser 12 mm
Gewindemaß (mm) 12 mm
Material Galvanisch verzinkter Stahl
Prüfzeichen / Zulassungen ETA - Europäisch Technische Bewertung
Verpackungsvariante Faltschachtel
Gewinde M12
Installationsdrehmoment 50 Nm
Kopfprägung F
Max. Dicke des Anbauteils 30 mm
Max. Nutzlänge hef,stand./hef,min. 30 / 45 mm
Min. Bohrlochtiefe 115 mm
Min. Bohrlochtiefe bei Durchsteckmontage 115 mm
Schlüsselweite 19 mm
U-Scheibe (Außendurchmesser x Dicke) 18 x 2 mm
Verankerungstiefe hef,max/hef,min 65 / 50 mm
Verankerungstiefe 65 mm
Profi / DIY DIY
Vorsteckmontage Ja
Durchsteckmontage Ja
Abstandsmontage Nein
ETA-Zulassung Ja
VDS-Zulassung Ja
Inhalt 20

Technologie

  • Der FBN II ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.
  • Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).
  • Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
  • Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.
  • Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS.

Downloads

ETA - Europäisch technische Bewertung Europäische Technische Bewertung für fischer Bolzenanker FBN II, FBN II R - Mechanischer Dübel zur Verankerung im Beton DOP - Declaration of Performance Leistungserklärung für fischer Bolzenanker FBN II, FBN II R (Mechanischer Dübel für den Einsatz in Beton)
