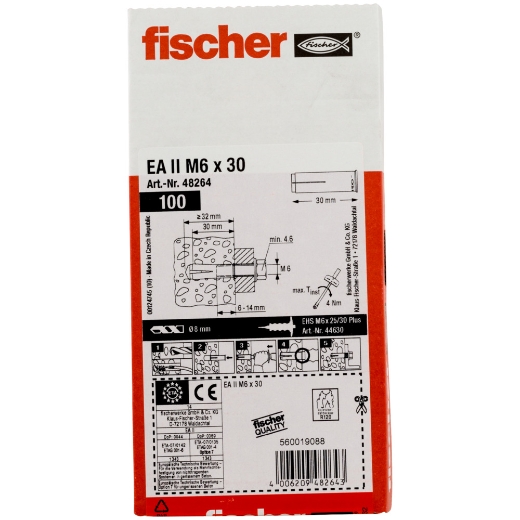

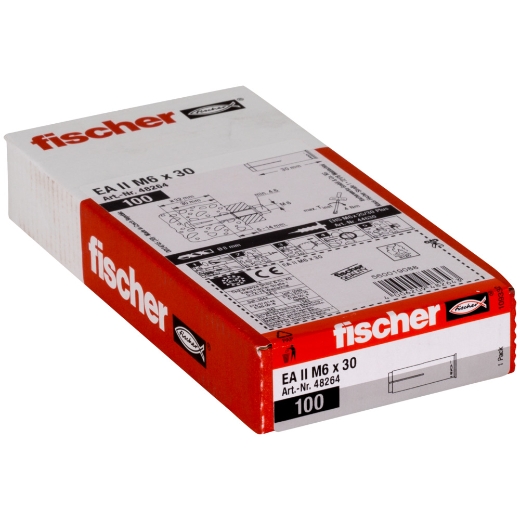

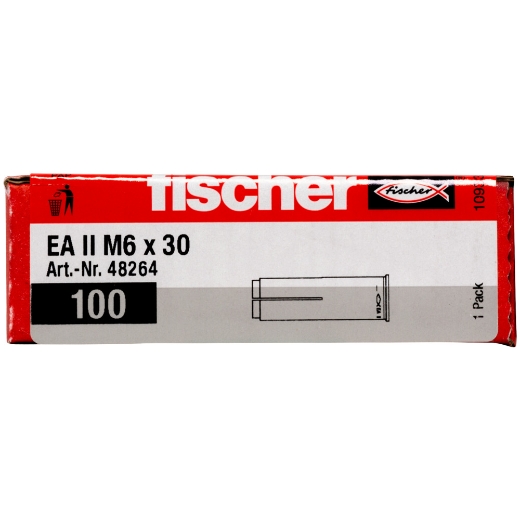

Einschlaganker EA II M6x30
-
Der Innengewindeanker mit Rand für die einfache Schlagmontage.
Beschreibung
Der fischer Einschlaganker EA II ist ein Innengewindeanker aus galvanisch verzinktem Stahl und nicht rostendem Stahl. Der fischer Einschlaganker ist ideal, um Sprinkleranlagen, Kabeltrassen und Konsolen im Innen- und Außenbereich zu verankern. Die Europäische Technische Bewertung für ungerissenen Beton, die Zulassung für die Mehrfachbefestigung von nicht tragenden Systemen und die Brandeignung nach Feuerwiderstandsklasse R 120 bieten ein Plus an Sicherheit. Der Einschlaganker wird mit dem Hammer oberflächenbündig zum Verankerungsgrund gesetzt. Der angeprägte Rand verhindert das Tieferrutschen. Mit dem Einschlagwerkzeug EAW H Plus oder dem Maschinensetzgerät EA II S-SDS wird die Hülse durch das Eintreiben des innen liegenden Stiftes aufgespreizt und verspannt sich gegen die Bohrlochwand.
Vorteile
- Durch den angeprägten Rand wird ein Tieferrutschen der Ankerhülse verhindert und eine problemlose Schlagmontage sichergestellt.
- Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung.
- Das Maschinensetzgerät EMS ermöglicht, insbesondere bei Serieninstallationen, eine kräfteschonende Montage.
- Die beim Verspreizen mit dem Setzwerkzeug EHS Plus aufgebrachte Prägung vereinfacht die Kontrolle der Verankerung und bietet hohe Anwendungssicherheit.
- Fixierpunkt auf hef 25 mm gegen unbeabsichtigtes Herausfallen des Dübels vor Verspreizen.
- Ideal für die Anwendung bei hohen Lastanforderungen.
Technische Daten
| GTIN/EAN | 4006209482643 |
| Artikelnummer | 048264 |
| Ankerlänge | 30 mm |
| Bohrernenndurchmesser | 8 mm |
| Gewindemaß (mm) | 6 mm |
| Zul. Last Zugzone | 3,9 kN |
| Material | Galvanisch verzinkter Stahl |
| Prüfzeichen / Zulassungen | ETA - Europäisch Technische Bewertung |
| Verpackungsvariante | Faltschachtel |
| Innengewinde | M6 |
| Max. Einschraubtiefe | 14 mm |
| Min. Bohrlochtiefe | 32 mm |
| Min. Bohrlochtiefe bei Vorsteckmontage | 32 mm |
| Min. Einschraubtiefe | 6 mm |
| Min. Verankerungstiefe | 30 mm |
| Profi / DIY | Profi |
| Vorsteckmontage | Ja |
| Durchsteckmontage | Nein |
| Abstandsmontage | Nein |
| ETA-Zulassung | Ja |
| VDS-Zulassung | Ja |
| Inhalt | 100 |
Technologie
- Der EA II ist für die Vorsteckmontage geeignet.
- Einschlaganker ins Bohrloch einsetzen und mit dem Hammer bündig zur Oberfläche des Verankerungsgrunds eintreiben.
- Danach wird mit dem Einschlagwerkzeug EHS Plus (alternativ Maschinensetzgerät EMS) die Hülse durch das Eintreiben des innenliegenden Stifts aufgespreizt und gegen die Bohrlochwand verspannt.
- Die Einschlagwerkzeuge müssen für eine korrekte Verspreizung auf dem Rand des Ankers aufsitzen.
Downloads
ETA - Europäisch technische Bewertung
Europäische Technische Bewertung für fischer Einschlaganker EA II - Mechanischer Dübel zur Verwendung im Beton
ETA - Europäisch technische Bewertung
Europäische Technische Bewertung für fischer Einschlaganker EA II - Dübel zur Verwendung im Beton für redundante nicht-tragende Systeme
DOP - Declaration of Performance
Leistungserklärung für fischer Einschlaganker EA II
DOP - Declaration of Performance
Leistungserklärung für Einschlaganker EA II (Mechanischer Dübel für den Einsatz in Beton)
DOP - Declaration of Performance
Leistungserklärung für Einschlaganker EA II (Mechanischer Dübel für den Einsatz in Beton)
Optionales Zubehör (nicht im Lieferumfang enthalten)
-
Maschinensetzgerät EMS M 6 x 25/30 4006209480656 -
Setzwerkzeug EHS M6x25/30 plus 4006209446300
-
Bohrer SDS Plus II Pointer 8/50/110 4048962212013
-
Quattric II 8/50/115 S 4048962307290
