Einschlaganker EA II M 8 x 30 R
-
Der Innengewindeanker aus nicht rostendem Stahl mit Rand für die einfache Schlagmontage.
Beschreibung

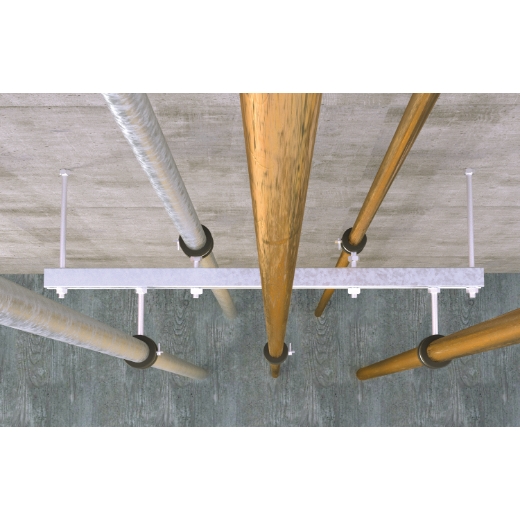

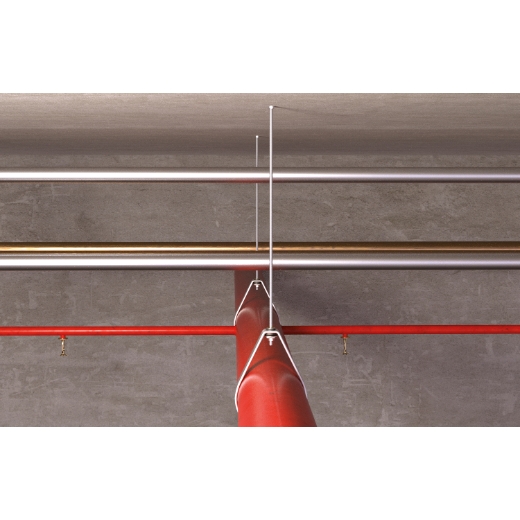

Der fischer Einschlaganker EA II R ist ein Innengewindeanker aus nicht rostendem Stahl. Der Einschlaganker wird mit dem Hammer oberflächenbündig zum Verankerungsgrund gesetzt. Mit dem Einschlagwerkzeug EHS Plus oder dem Maschinensetzgerät EMS wird die Hülse durch das Eintreiben des innen liegenden Stiftes aufgespreizt und verspannt sich gegen die Bohrlochwand. Für eine korrekte Verspreizung muss kein Drehmoment auf die Schraube oder die Gewindestange aufgebracht werden. Der fischer Einschlaganker EA II R ist ideal, um Stahlkonstruktionen und Schalungsstützen im Außenbereich mit Zulassung zu befestigen.
Vorteile
- Durch den angeprägten Rand wird ein Tieferrutschen der Ankerhülse verhindert und eine problemlose Schlagmontage sichergestellt.
- Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung.
- Das Maschinensetzgerät EMS ermöglicht, insbesondere bei Serieninstallationen, eine kräfteschonende Montage.
- Die beim Verspreizen mit dem Setzwerkzeug EHS Plus aufgebrachte Prägung vereinfacht die Kontrolle der Verankerung und bietet hohe Anwendungssicherheit.
- Fixierpunkt auf hef 25 mm gegen unbeabsichtigtes Herausfallen des Dübels vor Verspreizen.
- Ideal für die Anwendung bei hohen Lastanforderungen.
Technische Daten
| GTIN/EAN | 4006209484111 |
| Artikelnummer | 048411 |
| Ankerlänge | 30 mm |
| Bohrernenndurchmesser | 10 mm |
| Gewindemaß (mm) | 8 mm |
| Zul. Last Zugzone | 3,9 kN |
| Material | Nicht rostender Stahl |
| Prüfzeichen / Zulassungen | ETA - Europäisch Technische Bewertung |
| Verpackungsvariante | Faltschachtel |
| Innengewinde | M8 |
| Max. Einschraubtiefe | 14 mm |
| Min. Bohrlochtiefe | 33 mm |
| Min. Bohrlochtiefe bei Vorsteckmontage | 33 mm |
| Min. Einschraubtiefe | 8 mm |
| Min. Verankerungstiefe | 30 mm |
| Profi / DIY | Profi |
| Vorsteckmontage | Ja |
| Durchsteckmontage | Nein |
| Abstandsmontage | Nein |
| ETA-Zulassung | Ja |
| VDS-Zulassung | Ja |
| Inhalt | 100 |
Technologie
- Der EA II ist für die Vorsteckmontage geeignet.
- Einschlaganker ins Bohrloch einsetzen und mit dem Hammer bündig zur Oberfläche des Verankerungsgrunds eintreiben.
- Danach wird mit dem Einschlagwerkzeug EHS Plus (alternativ Maschinensetzgerät EMS) die Hülse durch das Eintreiben des innenliegenden Stifts aufgespreizt und gegen die Bohrlochwand verspannt.
- Die Einschlagwerkzeuge müssen für eine korrekte Verspreizung auf dem Rand des Ankers aufsitzen.
