Hochleistungsanker FH II 18/50 B

  • Der Durchsteckanker mit Gewindebolzen für Befestigungen mit anspruchsvollem Design in gerissenem Beton.

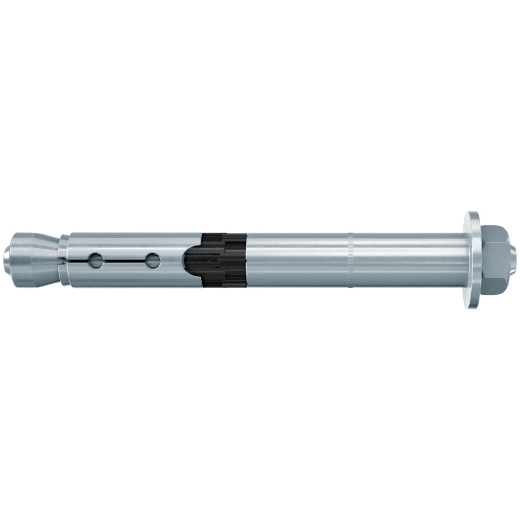

Produktbild
Produktbild
Einbauzeichnung

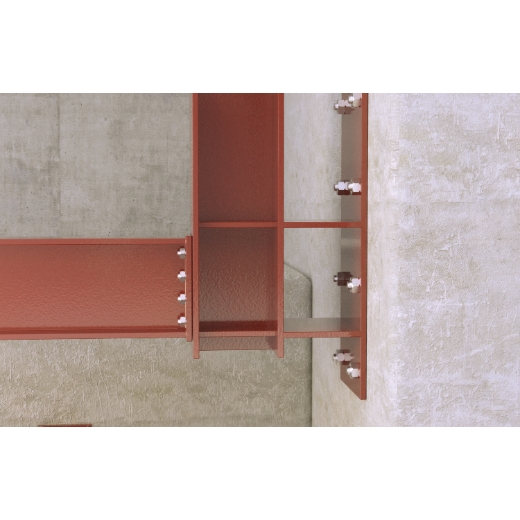

Anwendungsbild

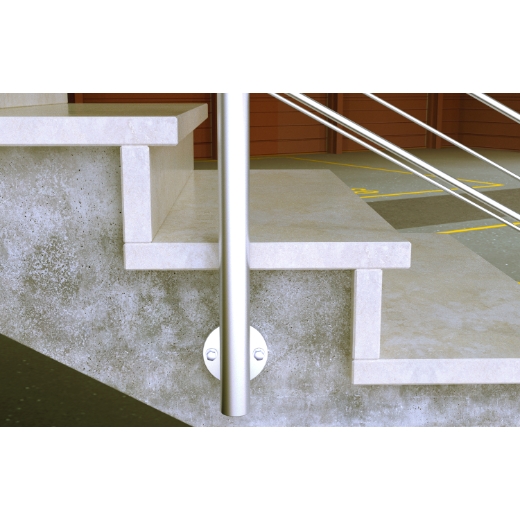

Anwendungsbild
Produktbild
Produktbild
Einbauzeichnung
Anwendungsbild
Anwendungsbild

Beschreibung

Der fischer Hochleistungsanker FH II B mit Gewindebolzen ist ein Hülsenanker aus galvanisch verzinktem Stahl. Der Anker wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen des Ankers wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der schwarze Kunststoffring verhindert, dass sich der Anker mitdreht, und nimmt den Anzugsschlupf auf. Das Anbauteil wird dadurch an den Verankerungsgrund gezogen. Der fischer Hochleistungsanker FH II B mit Gewindebolzen bestens geeignet, um in gerissenem und ungerissenem Beton Gitter, Stahlkonstruktionen und Kabeltrassen zu befestigen.

Vorteile

  • Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik C1 und C2) sind durch diese Zulassungen abgedeckt.
  • Die praktische Befestigung mittels Gewindebolzen und Mutter ermöglicht die Demontage des Anbauteils.
  • Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig.
  • Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.
  • In der Zulassung ist die Verwendung von Hohlbohrern geregelt.

Technische Daten

GTIN/EAN 4006209487808
Artikelnummer 048780
Ankerlänge 165 mm
Bohrernenndurchmesser 18 mm
Gewindemaß (mm) 12 mm
Material Galvanisch verzinkter Stahl
Nutzlänge 50 mm
Prüfzeichen / Zulassungen ETA - Europäisch Technische Bewertung
Verpackungsvariante Faltschachtel
Gewinde M12
Max. Dicke des Anbauteils 50 mm
Min. Bohrlochtiefe bei Durchsteckmontage 155 mm
Min. Verankerungstiefe 80 mm
Schlüsselweite 19 mm
Seismic-Zulassung C1 / C2
U-Scheibe (Außendurchmesser x Dicke) 30 x 3 mm
Profi / DIY Profi
Vorsteckmontage Nein
Durchsteckmontage Ja
Abstandsmontage Nein
ETA-Zulassung Ja
VDS-Zulassung Ja
ICC-Zulassung Ja
Inhalt 20

Technologie

  • Der FH II ist geeignet für die Durchsteckmontage.
  • Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.
  • Der schwarze Kunststoffring verhindert beim Anziehen des Ankers ein Mitdrehen und nimmt den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.
  • Erhältliche Kopfformen für flexible Gestaltungsmöglichkeiten:Sechskantkopf (Typ S) und Bolzenversion mit Mutter und Scheibe (Typ B).

Downloads

ETA - Europäisch technische Bewertung Europäische Technische Bewertung für fischer Hochleistungsanker FH II, FH II-I - Mechanischer Dübel zur Verwendung in Beton Zulasssungsdokument ICC ICC-ES Evaluation Report DOP - Declaration of Performance Leistungserklärung für Hochleistungsanker FH II, FH II-I (Mechanischer Dübel für den Einsatz in Beton) VdS Anerkennung VdS CES-Richtlinien für Sprinkleranlagen, Planung und Einbau

Optionales Zubehör (nicht im Lieferumfang enthalten)
