Zykon-Durchstecka. FZA 18x100 M12 D/20 R

  • Der Hinterschnittanker aus nicht rostendem Stahl für die Durchsteckmontage in gerissenem Beton.

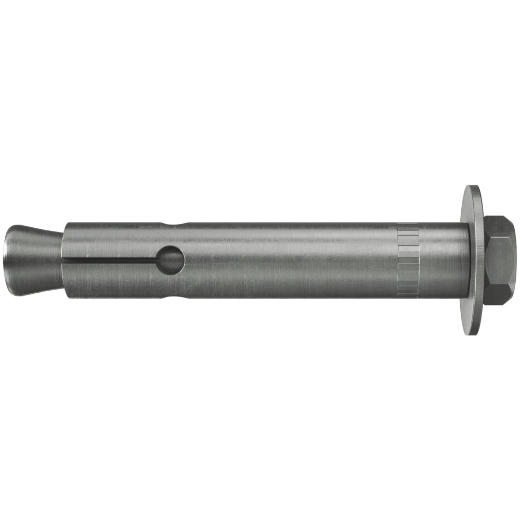

Produktbild
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild
Produktbild
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild

Beschreibung

Der fischer ZYKON-Durchsteckanker FZA-D ist ein Anker aus nicht rostendem Stahl. Mit dem Spezialbohrer FZUB wird in einem Arbeitsgang das hinterschnittene Bohrloch erstellt. Der Hinterschnittanker wird in der Durchsteckmontage gesetzt. Mit dem Setzwerkzeug FZE Plus wird die Spreizhülse über den Konus getrieben und füllt das hinterschnittene Bohrloch formschlüssig aus. Der fischer ZYKON-Durchsteckanker FZA-D ist ideal, um Fassaden, Geländer und Stahlkonstruktionen im Außenbereich in gerissenem Beton zu befestigen.

Vorteile

  • Die spezielle ZYKON-Hinterschnitttechnik ermöglicht eine formschlüssige Verbindung und sorgt für maximale Sicherheit auch in großen Rissen.
  • Die nahezu spreizdruckfreie Installation des Ankers ermöglicht kleine Achs- und Randabstände und damit eine flexible Verwendung.
  • Der Spezialbohrer FZUB ermöglicht eine schnelle Montage durch die Erstellung des Hinterschnitts ohne Werkzeugwechsel.
  • Die Bohrlochgeometrie sorgt für eine sehr geringe Setzenergie und so für eine kräfteschonende Montage.
  • Das optimale Zusammenwirken von Gewindebolzen und Hülse bei FZA-D ermöglicht eine sehr hohe Quertragfähigkeit und dadurch weniger Befestigungspunkte.

Technische Daten

GTIN/EAN 4006209606728
Artikelnummer 060672
Ankerlänge 126 mm
Bohrernenndurchmesser 18 mm
Gewindemaß (mm) 12 mm
Material Nicht rostender Stahl
Nutzlänge 20 mm
Prüfzeichen / Zulassungen ETA - Europäisch Technische Bewertung
Verpackungsvariante Faltschachtel
Gewinde M12
Max. Dicke des Anbauteils 20 mm
Schlüsselweite 19 mm
Seismic-Zulassung C1 / C2
U-Scheibe (Außendurchmesser x Dicke) 30 x 3 mm
Verankerungstiefe 80 mm
Zugehöriger Bohrer FZUB 18 x 100
Zugehöriges Setzwerkzeug FZE 18 plus
Profi / DIY Profi
Vorsteckmontage Nein
Durchsteckmontage Ja
Abstandsmontage Nein
Gewindemaß imperial #12
ETA-Zulassung Ja
VDS-Zulassung Ja
Inhalt 10

Technologie

  • Der FZA-D ist für die Durchsteckmontage geeignet.
  • Das hinterschnittene Bohrloch wird mit dem Spezialbohrer FZUB erstellt.
  • Nach dem Einsetzen des Ankers in das Bohrloch wird die Spreizhülse mit dem Setzwerkzeug FZE Plus über den Konus getrieben und das hinterschnittene Bohrloch formschlüssig ausgefüllt.
