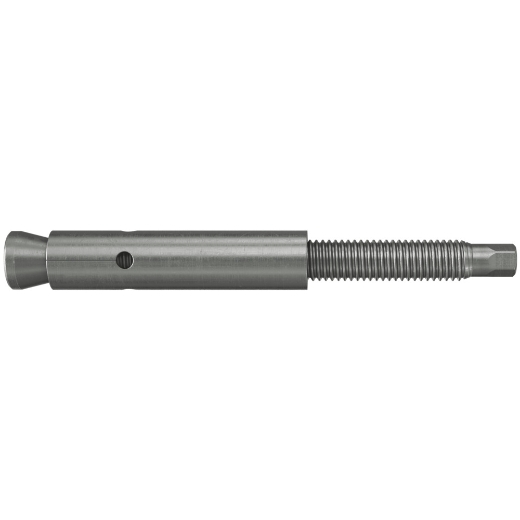

Zykon-Steigeisenbef. FZA 14x60 ST A4
-
Das Verankerungssystem für höchste Sicherheit in gerissenem Beton
Beschreibung
Der fischer ZYKON-Steigeisenanker FZA ST ist ein Anker aus nicht rostendem Stahl. Mit dem Spezialbohrer FZUB wird in einem Arbeitsgang das hinterschnittene Bohrloch erstellt. Der Hinterschnittanker wird in der Vorsteckmontage gesetzt. Mit dem Setzwerkzeug FZE Plus wird die Spreizhülse über den Konus getrieben und füllt das hinterschnittene Bohrloch formschlüssig aus. Der fischer ZYKON-Steigeisenanker FZA ST ist ideal, um Steigeisen DIN-konform im Außenbereich in Beton zu befestigen.
Vorteile
- Die spezielle ZYKON-Hinterschnitttechnik ermöglicht eine formschlüssige Verbindung und sorgt für maximale Sicherheit auch in großen Rissen.
Technische Daten
| GTIN/EAN | 4006209606872 |
| Artikelnummer | 060687 |
| Ankerlänge | 114 mm |
| Bohrernenndurchmesser | 14 mm |
| Gewindemaß (mm) | 10 mm |
| Material | Nicht rostender Stahl |
| Nutzlänge | 30 mm |
| Prüfzeichen / Zulassungen | ETA - Europäisch Technische Bewertung |
| Verpackungsvariante | Faltschachtel |
| Gewinde | M10 |
| Max. Dicke des Anbauteils | 30 mm |
| Schlüsselweite | 16 mm |
| U-Scheibe (Außendurchmesser x Dicke) | 20 x 2 mm |
| Verankerungstiefe | 60 mm |
| Zugehöriger Bohrer FZUB | 14 x 60 |
| Zugehöriges Setzwerkzeug | FZE 14 plus |
| Profi / DIY | Profi |
| Vorsteckmontage | Ja |
| Durchsteckmontage | Nein |
| Abstandsmontage | Nein |
| ETA-Zulassung | Ja |
| VDS-Zulassung | Ja |
| Inhalt | 20 |
Technologie
- Der FZA ST ist für die Vorsteckmontage geeignet.
- Das hinterschnittene Bohrloch wird mit dem Spezialbohrer FZUB erstellt.
- Nach dem Einsetzen des Ankers in das Bohrloch wird die Spreizhülse mit dem Setzwerkzeug über den Konus getrieben und das hinterschnittene Bohrloch formschlüssig ausgefüllt.
- Anschließend kann das Anbauteil montiert werden (z.B. Steigeisen).
