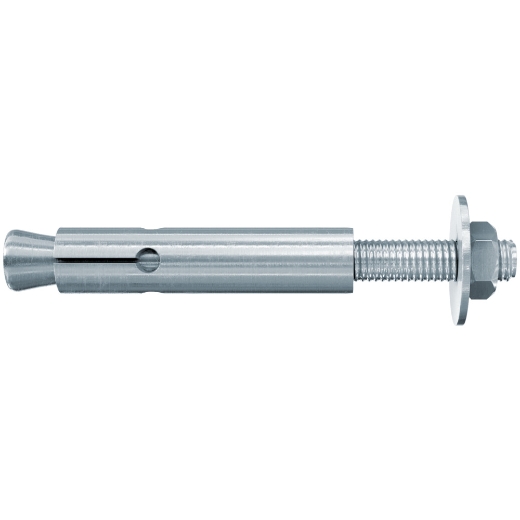

Zykon-Bolzenanker FZA 14x60 M10/25
-
Das Befestigungssystem mit höchster Sicherheit in gerissenem Beton.
Beschreibung
Der fischer ZYKON-Bolzenanker FZA ist ein Anker aus galvanisch verzinktem Stahl. Mit dem Spezialbohrer FZUB wird in einem Arbeitsgang das hinterschnittene Bohrloch erstellt. Der Hinterschnittanker wird in der Vorsteckmontage gesetzt. Mit dem Setzwerkzeug FZE Plus wird die Spreizhülse über den Konus getrieben und füllt das hinterschnittene Bohrloch formschlüssig aus. Der fischer ZYKON-Bolzenanker FZA ist ideal, um Stahlkonstruktionen, Geländer und Maschinen im Innenbereich in gerissenem Beton zu befestigen.
Vorteile
- Die spezielle ZYKON-Hinterschnitttechnik ermöglicht eine formschlüssige Verbindung und sorgt für maximale Sicherheit auch in großen Rissen.
- Die nahezu spreizdruckfreie Installation des Ankers ermöglicht kleine Achs- und Randabstände und damit eine flexible Verwendung.
- Der Spezialbohrer FZUB ermöglicht eine schnelle Montage durch die Erstellung des Hinterschnitts ohne Werkzeugwechsel.
- Die Bohrlochgeometrie sorgt für eine sehr geringe Setzenergie und so für eine kräfteschonende Montage.
Technische Daten
| GTIN/EAN | 4006209607190 |
| Artikelnummer | 060719 |
| Ankerlänge | 102 mm |
| Bohrernenndurchmesser | 14 mm |
| Gewindemaß (mm) | 10 mm |
| Material | Galvanisch verzinkter Stahl |
| Nutzlänge | 25 mm |
| Prüfzeichen / Zulassungen | Seismik |
| Verpackungsvariante | Faltschachtel |
| Gewinde | M10 |
| Max. Dicke des Anbauteils | 25 mm |
| Schlüsselweite | 17 mm |
| Seismic-Zulassung | C1 / C2 |
| U-Scheibe (Außendurchmesser x Dicke) | 20 x 2 mm |
| Verankerungstiefe | 60 mm |
| Zugehöriger Bohrer FZUB | 14 x 60 |
| Zugehöriges Setzwerkzeug | FZE 14 plus |
| Profi / DIY | Profi |
| Vorsteckmontage | Ja |
| Durchsteckmontage | Nein |
| Abstandsmontage | Nein |
| ETA-Zulassung | Ja |
| DIBT-Zulassung | Ja |
| VDS-Zulassung | Ja |
| Inhalt | 10 |
Technologie
- Der FZA ist für die Vorsteckmontage geeignet.
- Das hinterschnittene Bohrloch wird mit dem Spezialbohrer FZUB erstellt.
- Nach dem Einsetzen des Ankers in das Bohrloch wird die Spreizhülse mit dem Setzwerkzeug FZE Plus über den Konus getrieben und das hinterschnittene Bohrloch formschlüssig ausgefüllt.
Downloads
ETA - Europäisch technische Bewertung
Europäische Technische Bewertung für fischer Zykon-Anker FZA, FZA-D, FZA-I, FZA ST - Mechanische Dübel zur Verwendung im Beton
DIBt, nationale deutsche Zulassung
Allgemeine Bauartgenehmigung - fischer-Zykon-Anker FZA, FZA-I für Befestigungen in Kernkraftwerken und anderen kerntechnischen Anlagen
Zulasssungsdokument FMS
FM Approval - Certificate of Compliance
DOP - Declaration of Performance
Leistungserklärung für fischer Zykon-Anker FZA-Q
VdS Anerkennung
VdS CES-Richtlinien für Sprinkleranlagen, Planung und Einbau
Optionales Zubehör (nicht im Lieferumfang enthalten)
-
Zykon-Bohrer FZUB 14x60 4006209606285 -
Zykon-Einschlagwerkzeug FZE 14 plus 4006209446393
