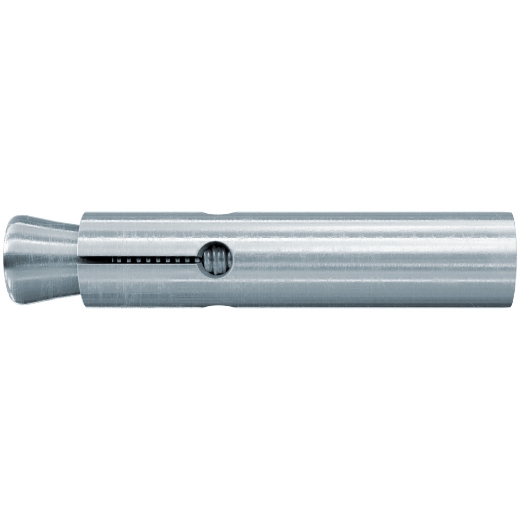

Zykon-Innengewindeanker FZA 22x100 M12 I
-
Der Innengewindeanker mit höchster Sicherheit in gerissenem Beton.
Beschreibung

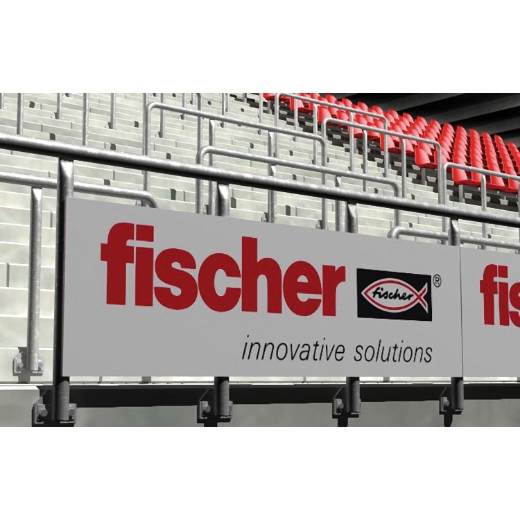

Der fischer ZYKON-Innengewindeanker FZA-I ist ein Anker aus galvanisch verzinktem Stahl. Mit dem Spezialbohrer FZUB wird in einem Arbeitsgang das hinterschnittene Bohrloch erstellt. Der Hinterschnittanker wird in der Vorsteckmontage gesetzt. Mit dem Setzwerkzeug FZE Plus wird die Spreizhülse über den Konus getrieben und füllt das hinterschnittene Bohrloch formschlüssig aus. Der fischer ZYKON-Innengewindeanker FZA-I ist ideal, um Stahlkonstruktionen, Deckeninstallationen und Konsolen im Innenbereich in gerissenem Beton zu befestigen.
Vorteile
- Die spezielle ZYKON-Hinterschnitttechnik ermöglicht eine formschlüssige Verbindung und sorgt für maximale Sicherheit auch in großen Rissen.
- Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung.
- Der FZA-I ermöglicht die oberflächenbündige Demontage und Wiederverwendung des Befestigungspunktes und bietet dadurch optimale Flexibilität.
- Darüber hinaus bietet der ZYKON-Hinterschnittanker FZA-I auch alle Vorteile des FZA.
Technische Daten
| GTIN/EAN | 4006209607633 |
| Artikelnummer | 060763 |
| Ankerlänge | 80 mm |
| Bohrernenndurchmesser | 22 mm |
| Gewindemaß (mm) | 12 mm |
| Material | Galvanisch verzinkter Stahl |
| Prüfzeichen / Zulassungen | ETA - Europäisch Technische Bewertung |
| Verpackungsvariante | Faltschachtel |
| Innengewinde | M12 |
| Max. Einschraubtiefe | 25 mm |
| Min. Einschraubtiefe | 15 mm |
| Verankerungstiefe | 100 mm |
| Zugehöriger Bohrer FZUB | 22 x 100 |
| Zugehöriges Setzwerkzeug | FZE 22 plus |
| Profi / DIY | Profi |
| Vorsteckmontage | Ja |
| Durchsteckmontage | Nein |
| Abstandsmontage | Nein |
| ETA-Zulassung | Ja |
| DIBT-Zulassung | Ja |
| VDS-Zulassung | Ja |
| Inhalt | 10 |
Technologie
- FZA-I mit Innengewinde ist für die Vorsteckmontage geeignet.
- Das hinterschnittene Bohrloch wird mit dem Spezialbohrer FZUB erstellt.
- Nach dem Einsetzen des Ankers in das Bohrloch wird die Spreizhülse mit dem Setzwerkzeug FZE Plus über den Konus getrieben und das hinterschnittene Bohrloch formschlüssig ausgefüllt.
Downloads
ETA - Europäisch technische Bewertung
Europäische Technische Bewertung für fischer Zykon-Anker FZA, FZA-D, FZA-I, FZA ST - Mechanische Dübel zur Verwendung im Beton
DIBt, nationale deutsche Zulassung
Allgemeine Bauartgenehmigung - fischer-Zykon-Anker FZA, FZA-I für Befestigungen in Kernkraftwerken und anderen kerntechnischen Anlagen
Zulasssungsdokument FMS
FM Approval - Certificate of Compliance
DOP - Declaration of Performance
Leistungserklärung für fischer Zykon-Anker FZA-Q
Optionales Zubehör (nicht im Lieferumfang enthalten)
-
Zykon-Bohrer FZUB 22x100 4006209606360 -
Zykon-Einschlagwerkzeug FZE 22 plus 4006209446416
