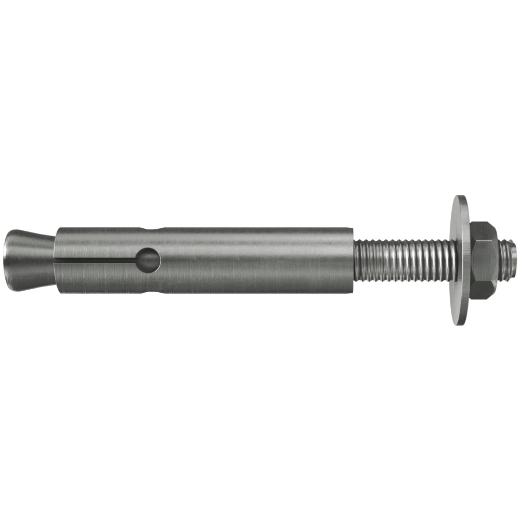

Zykon-Bolzenanker FZA 12x50 M8/15 R
-
Das Befestigungssystem aus nicht rostendem Stahl mit höchster Sicherheit in gerissenem Beton.
Beschreibung
Der fischer ZYKON-Bolzenanker FZA ist ein Anker aus nicht rostendem Stahl. Mit dem Spezialbohrer FZUB wird in einem Arbeitsgang das hinterschnittene Bohrloch erstellt. Der Hinterschnittanker wird in der Vorsteckmontage gesetzt. Mit dem Setzwerkzeug FZE Plus wird die Spreizhülse über den Konus getrieben und füllt das hinterschnittene Bohrloch formschlüssig aus. Der fischer ZYKON-Bolzenanker FZA ist ideal, um Fassaden, Geländer und Stahlkonstruktionen im Außenbereich in gerissenem Beton zu befestigen.
Vorteile
- Die spezielle ZYKON-Hinterschnitttechnik ermöglicht eine formschlüssige Verbindung und sorgt für maximale Sicherheit auch in großen Rissen.
- Die nahezu spreizdruckfreie Installation des Ankers ermöglicht kleine Achs- und Randabstände und damit eine flexible Verwendung.
- Der Spezialbohrer FZUB ermöglicht eine schnelle Montage durch die Erstellung des Hinterschnitts ohne Werkzeugwechsel.
- Die Bohrlochgeometrie sorgt für eine sehr geringe Setzenergie und so für eine kräfteschonende Montage.
Technische Daten
| GTIN/EAN | 4006209607763 |
| Artikelnummer | 060776 |
| Ankerlänge | 79 mm |
| Bohrernenndurchmesser | 12 mm |
| Gewindemaß (mm) | 8 mm |
| Material | Nicht rostender Stahl |
| Nutzlänge | 15 mm |
| Prüfzeichen / Zulassungen | VdS Anerkennung |
| Verpackungsvariante | Faltschachtel |
| Gewinde | M8 |
| Max. Dicke des Anbauteils | 15 mm |
| Schlüsselweite | 13 mm |
| U-Scheibe (Außendurchmesser x Dicke) | 16 x 1,6 mm |
| Verankerungstiefe | 50 mm |
| Zugehöriger Bohrer FZUB | 12 x 50 |
| Zugehöriges Setzwerkzeug | FZE 12 plus |
| Profi / DIY | Profi |
| Vorsteckmontage | Ja |
| Durchsteckmontage | Nein |
| Abstandsmontage | Nein |
| Gewindemaß imperial | #8 |
| ETA-Zulassung | Ja |
| DIBT-Zulassung | Ja |
| VDS-Zulassung | Ja |
| Inhalt | 20 |
Technologie
- Der FZA ist für die Vorsteckmontage geeignet.
- Das hinterschnittene Bohrloch wird mit dem Spezialbohrer FZUB erstellt.
- Nach dem Einsetzen des Ankers in das Bohrloch wird die Spreizhülse mit dem Setzwerkzeug FZE Plus über den Konus getrieben und das hinterschnittene Bohrloch formschlüssig ausgefüllt.
Downloads
ETA - Europäisch technische Bewertung
Europäische Technische Bewertung für fischer Zykon-Anker FZA, FZA-D, FZA-I, FZA ST - Mechanische Dübel zur Verwendung im Beton
DIBt, nationale deutsche Zulassung
Allgemeine Bauartgenehmigung - fischer-Zykon-Anker FZA, FZA-I für Befestigungen in Kernkraftwerken und anderen kerntechnischen Anlagen
DOP - Declaration of Performance
Leistungserklärung für fischer Zykon-Anker FZA-Q
VdS Anerkennung
VdS CES-Richtlinien für Sprinkleranlagen, Planung und Einbau
Optionales Zubehör (nicht im Lieferumfang enthalten)
-
Zykon-Bohrer FZUB 12x50 4006209606278 -
Zykon-Einschlagwerkzeug FZE 12 plus 4006209446386
