Schwerlastanker TA M12

  • Der montagefreundliche Innengewindeanker mit geringen Rand- und Achsabständen für Befestigungen in ungerissenem Beton.

Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild
Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild

Beschreibung

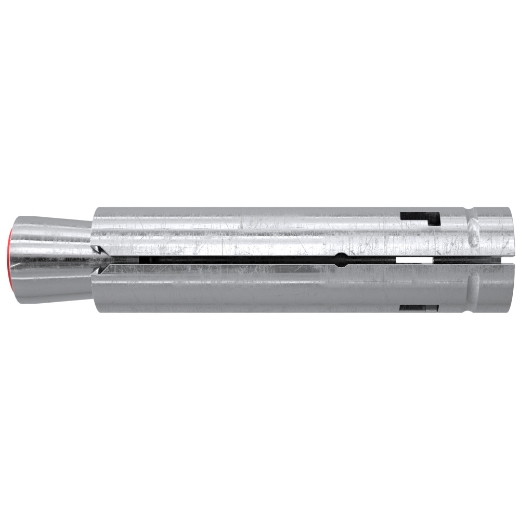

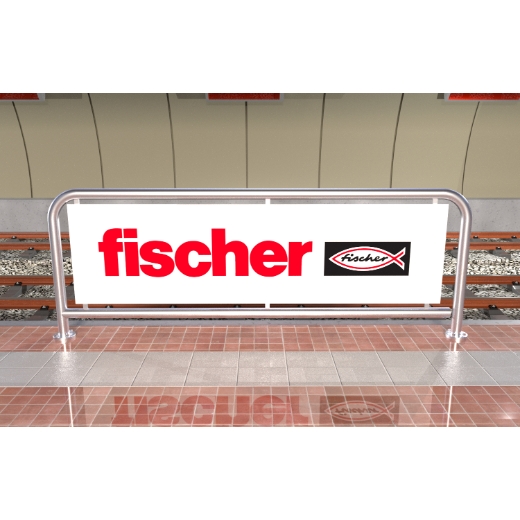

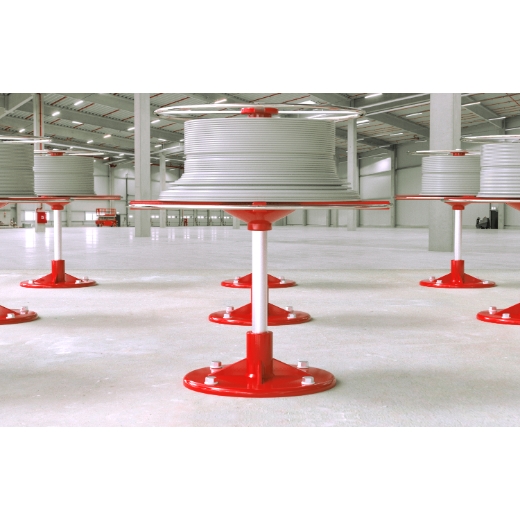

Der fischer Schwerlastanker TA M ist ein Innengewindeanker aus galvanisch verzinktem Stahl für die Vorsteckmontage. Bei der Montage wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Die Kunststoffkappe schützt das Gewinde vor Verschmutzung. Dieses bleibt dadurch gängig. Der Schwerlastanker ist ideal für die Befestigung von Absturzsicherungen, Anlagen und Maschinen in ungerissenem Beton.

Vorteile

  • Die optimierte Geometrie minimiert die Setzenergie und ermöglicht so die Verwendung bei sehr beengten Platzverhältnissen. Dies sorgt für eine anwenderfreundliche Montage.
  • Die dreifach spreizende Hülse ermöglicht durch gleichmäßige Lastverteilung geringe Achs- und Randabstände. Dadurch kann der TA M sehr flexibel verwendet werden.
  • Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung.
  • Die rote Kunststoffkappe schützt vor Verschmutzung des Gewindes und sichert so dessen Gängigkeit.

Technische Daten

GTIN/EAN 4006209902486
Artikelnummer 090248
Ankerlänge 86 mm
Bohrernenndurchmesser 18 mm
Gewindemaß (mm) 12 mm
Material Galvanisch verzinkter Stahl
Prüfzeichen / Zulassungen ETA - Europäisch Technische Bewertung
Verpackungsvariante Faltschachtel
Gewinde M12
Innengewinde M12
Min. Bohrlochtiefe 105 mm
Verankerungstiefe 70 mm
Profi / DIY Profi
Vorsteckmontage Ja
ETA-Zulassung Ja
VDS-Zulassung Ja
Inhalt 25

Technologie

  • Der TAM ist geeignet für die Vorsteckmontage.
  • Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.
  • Für eine korrekte Montage muss sich der Vorsteckanker TA M am Anbauteil abstützen können oder die Gewindestange gekontert sein.

Downloads

ETA - Europäisch technische Bewertung Europäische Technische Bewertung für fischer Schwerlastanker TA M, TA M S, TA M T - Mechanische Dübel zur Verwendung im Beton DOP - Declaration of Performance Leistungserklärung für fischer Schwerlastanker TA M, TA M S, TA M T (Mechanischer Dübel für den Einsatz in Beton)
