Schwerlastanker TA M12 T/25 S

  • Der montagefreundliche Durchsteckanker für Befestigungen in ungerissenem Beton.

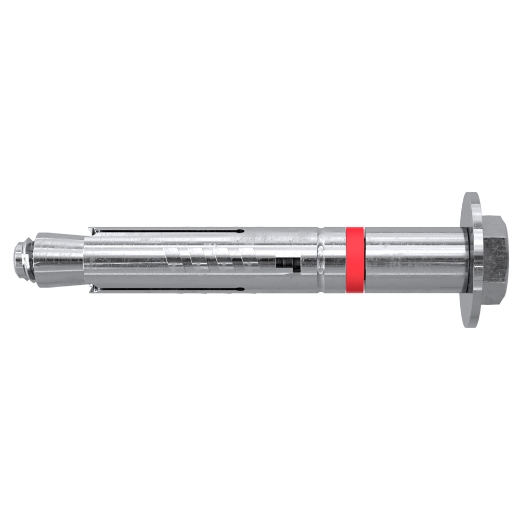

Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung

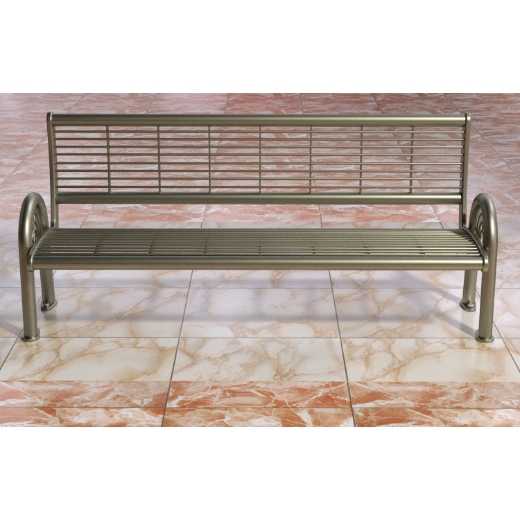

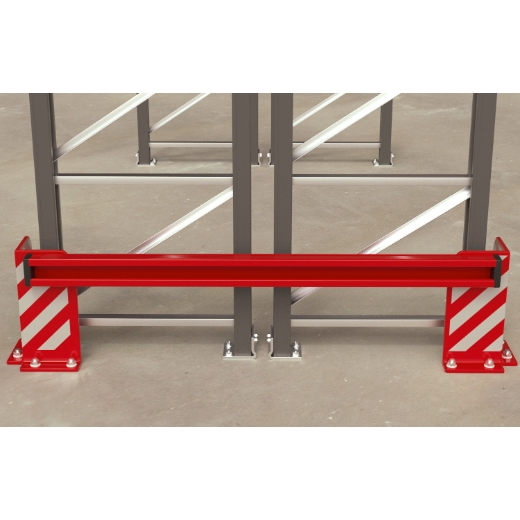

Anwendungsbild
Anwendungsbild
Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild

Beschreibung

Der fischer Schwerlastanker TA M-T ist ein Durchsteckanker aus galvanisch verzinktem Stahl für die zeitsparende Durchsteckmontage. Bei der Montage wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der Schwerlastanker ist ideal für die Befestigung von Konsolen, Leitern und Stahlkonstruktionen in ungerissenem Beton.

Vorteile

  • Die optimierte Geometrie minimiert die Setzenergie und ermöglicht so die Verwendung bei sehr beengten Platzverhältnissen. Dies sorgt für eine anwenderfreundliche Montage.
  • Die dreifach spreizende Hülse ermöglicht durch gleichmäßige Lastverteilung geringe Achs- und Randabstände. Dadurch kann der TA M-T sehr flexibel verwendet werden.
  • Die lösbare Schraubverbindung erlaubt die oberflächenbündige Demontage.

Technische Daten

GTIN/EAN 4006209902707
Artikelnummer 090270
Ankerlänge 114 mm
Bohrernenndurchmesser 18 mm
ø x Länge M12 x 110 mm
Gewindemaß (mm) 12 mm
Material Galvanisch verzinkter Stahl
Nutzlänge 25 mm
Prüfzeichen / Zulassungen ETA - Europäisch Technische Bewertung
Verpackungsvariante Faltschachtel
Gewinde M12
Max. Dicke des Anbauteils 25 mm
Min. Bohrlochtiefe bei Durchsteckmontage 120 mm
Schlüsselweite 19 mm
Schraubenlänge 110 mm
U-Scheibe (Außendurchmesser x Dicke) 37 x 3 mm
Verankerungstiefe 70 mm
Profi / DIY Profi
Vorsteckmontage Nein
Durchsteckmontage Ja
Abstandsmontage Nein
ETA-Zulassung Ja
VDS-Zulassung Ja
Inhalt 20

Technologie

  • Der TA M-T ist geeignet für die Durchsteckmontage.
  • Durch das Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.

Downloads

ETA - Europäisch technische Bewertung Europäische Technische Bewertung für fischer Schwerlastanker TA M, TA M S, TA M T - Mechanische Dübel zur Verwendung im Beton DOP - Declaration of Performance Leistungserklärung für fischer Schwerlastanker TA M, TA M S, TA M T (Mechanischer Dübel für den Einsatz in Beton)
