Ankerstange FIS A M8x110

  • Die vielseitig einsetzbare Ankerstange FIS A.

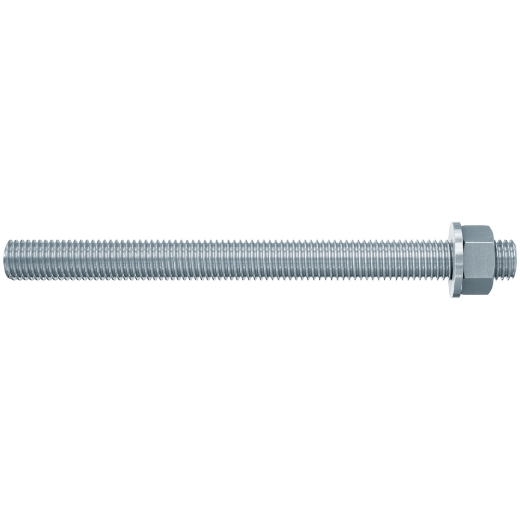

Produktbild

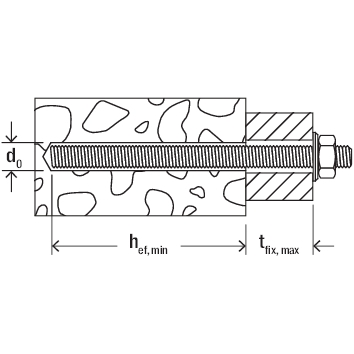

Einbauzeichnung

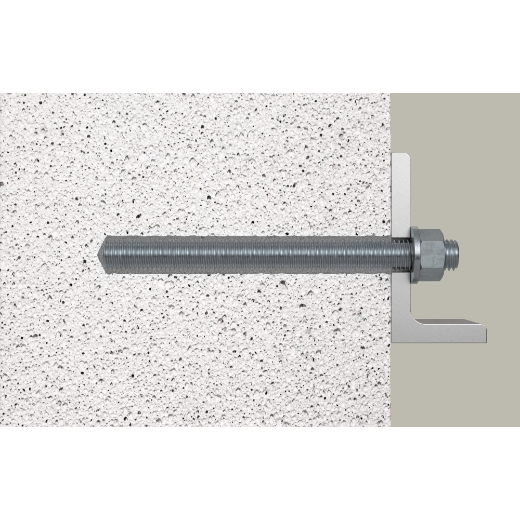

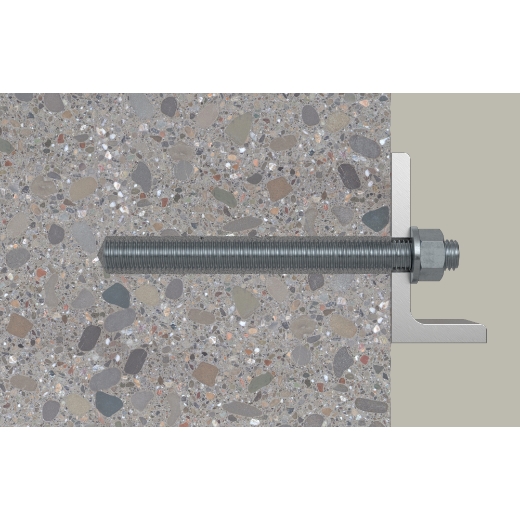

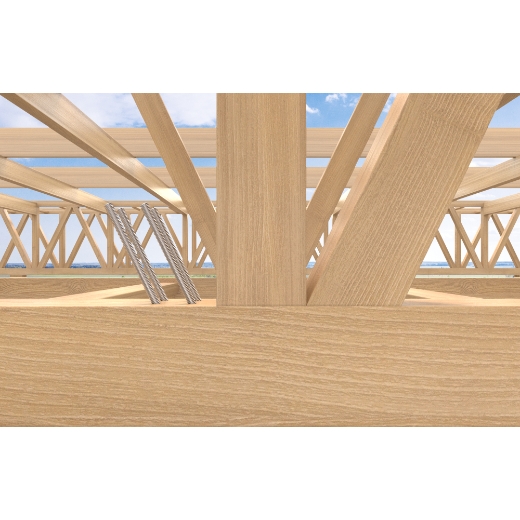

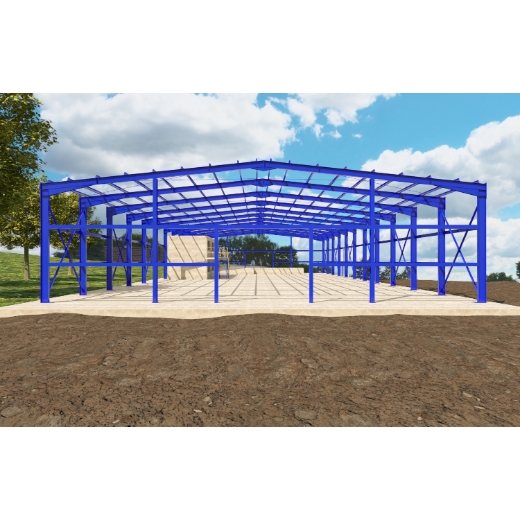

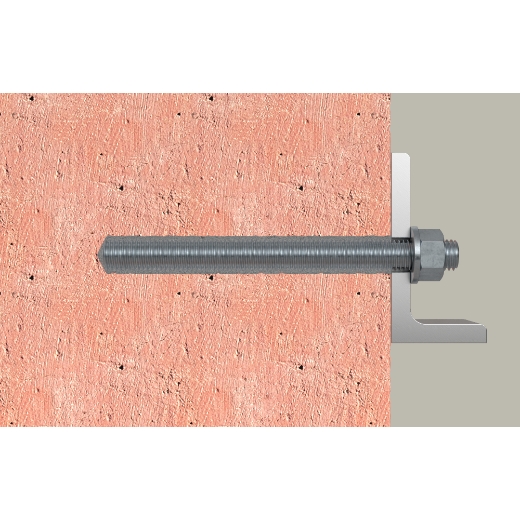

Anwendungsbild
Anwendungsbild
Anwendungsbild
Anwendungsbild
Anwendungsbild
Anwendungsbild
Anwendungsbild
Produktbild
Einbauzeichnung
Anwendungsbild
Anwendungsbild
Anwendungsbild
Anwendungsbild
Anwendungsbild
Anwendungsbild
Anwendungsbild

Beschreibung

Die fischer Ankerstange FIS A ist aus galvanisch verzinktem Stahl der Stahlgüte 5.8 gefertigt. Die Ankerstange ist ein Systembestandteil für die verschiedenen fischer Injektionsmörtel. In Verbindung mit den Injektionsmörteln ist die fischer Ankerstange für alle Untergründe geeignet bzw.zugelassen. Für die maximale Tragkraft des Systems wird eine gründliche Bohrlochreinigung empfohlen. Das System aus galvanisch verzinkter Ankerstange in Verbindung mit fischer Injektionsmörteln ist für Befestigungen in trockenen Innenräumen geeignet bzw. zugelassen.

Vorteile

  • Die Ankerstange FIS A kann mit nahezu allen fischer Injektionsmörteln (nicht mit Highbond-Spezialmörtel FIS HB) eingesetzt und je nach Anforderung individuell ausgewählt werden. Dadurch wird ein breites Anwendungsspektrum ermöglicht.
  • Das breite Sortiment an zugelassenen Ankerstangen FIS A von M6 bis M30 eröffnet variable Einsatzmöglichkeiten.
  • Bitte beachten Sie die Zulassungen der jeweiligen Mörtel.

Technische Daten

GTIN/EAN 4006209902752
Artikelnummer 090275
Bohrernenndurchmesser 10 mm
Gewindemaß (mm) 8 mm
Anwendungsbedingungen Innenbereich
Baustoff Vollsteinmauerwerk
Material Stahl galvanisch verzinkt 5.8
Prüfzeichen / Zulassungen ETA - Europäisch Technische Bewertung
Verpackungsvariante Faltschachtel
Gewindemaß in mm 8 mm
Gewinde M8
Höhe der Mutter 6,4 mm
Höhe der Scheibe 2 mm
Länge 110 mm
Max. Verankerungstiefe 96 mm
Max. Dicke des Anbauteils 40 mm
Max. Nutzlänge in Vollstein 49 mm
Min. Bohrlochtiefe 80 mm
Min. Verankerungstiefe 60 mm
Min. / max. Verankerungstiefe in Porenbeton in hinterschnittenem Bohrloch 75 / 95 mm
Min. Verankerungstiefe in Vollstein 50 mm
Min. Verankerungstiefe nach ETA 50 mm

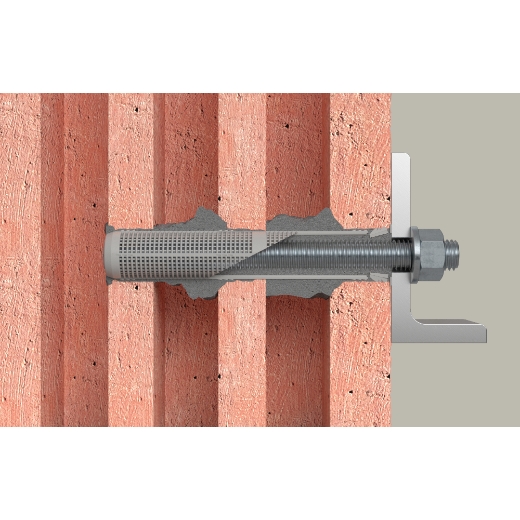

Passende Injektionsankerhülse FIS H 12 x 50 K<br />FIS H 12 x 85 K<br />FIS H 16 x 85 K
Überstand 2 mm
Profi / DIY DIY
Bohrernenndurchmesser in Holz 10 / 12 mm
ETA-Zulassung Ja
VDS-Zulassung Ja
Inhalt 10

Technologie

  • Die Ankerstange FIS A ist für Vorsteck- und Durchsteckmontage geeignet.
  • Die Ankerstange FIS A wird von Hand unter leichter Drehbewegung bis zum Bohrlochgrund in das Bohrloch eingesetzt.
