Diamantbohrgerätebef. FDBB 16/50 Set

  • Das wiederverwendbare Befestigungssystem für Diamantbohrgeräte.

Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild
Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild

Beschreibung

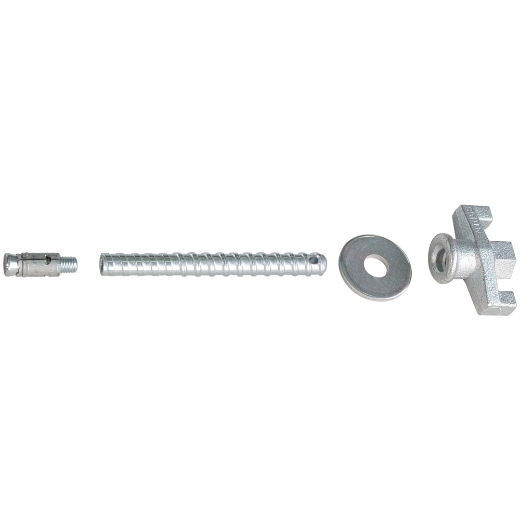

Das fischer Diamantbohrgerätebefestiger-Set FDBB eignet sich für die temporäre Befestigung von Diamant- und Kernbohrgeräten sowie Diamantsägen. Das Befestigungs-Set besteht aus einem wiederverwendbaren Spindelbolzen mit Spannmutter und Unterlegscheibe. Die lösbare Schraubverbindung zwischen Spreizelement und Spindel ermöglicht eine einfache Demontage sowie die Wiederverwendbarkeit des Spindelbolzens. Das Spreizelement bleibt bei der Demontage des Spindelbolzens im Bohrloch zurück. Der Spindelbolzen wird erneut mit einem Spreizelement komplettiert und kann wiederverwendet werden.

Vorteile

  • Die lösbare Schraubverbindung zwischen Spreizelement und Spindel ermöglicht eine einfache Demontage sowie die Wiederverwendbarkeit des Spindelbolzens.
  • Der robuste, wiederverwendbare Spindelbolzen gewährleistet eine lange Nutzungsdauer.
  • Das Wirkprinzip des Bolzenankers ermöglicht ein aktives Nachspreizverhalten und bietet dadurch hohe Sicherheit.
  • Der große Stahlquerschnitt sorgt für hohe Querkrafttragfähigkeit und so für hohe Sicherheit bei ruckartigem Stillstand der Bohrkrone.

Technische Daten

GTIN/EAN 4006209906804
Artikelnummer 090680
Arbeitslänge 6 mm
Bohrernenndurchmesser 16 mm
Bolzenlänge 200 mm
Material Galvanisch verzinkter Stahl
Länge 200 mm
Min. Bohrlochtiefe bei Durchsteckmontage 85 mm
Min. Bohrlochtiefe bei Vorsteckmontage 85 mm
Nutzlänge 50 mm
Schlüsselweite 27 mm
Setztiefe 75 mm
Verankerungstiefe 60 mm
Profi / DIY Profi
VDS-Zulassung Ja
Inhalt 1

Technologie

  • Der FDBB ist geeignet für die Vor- und Durchsteckmontage.
  • Den Spindelbolzen vor der Montage mit einem Spreizelement komplettieren.
  • Den FDBB durch die Fußplatte des Bohrgerätes mit einem Hammer in das Bohrloch eintreiben.
  • Beim Anziehen der Spannmutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
  • Das Spreizelement bleibt bei der Demontage des Spindelbolzens im Bohrloch zurück. Der Spindelbolzen wird erneut mit einem Spreizelement komplettiert und kann wieder verwendet werden.

Optionales Zubehör (nicht im Lieferumfang enthalten)
