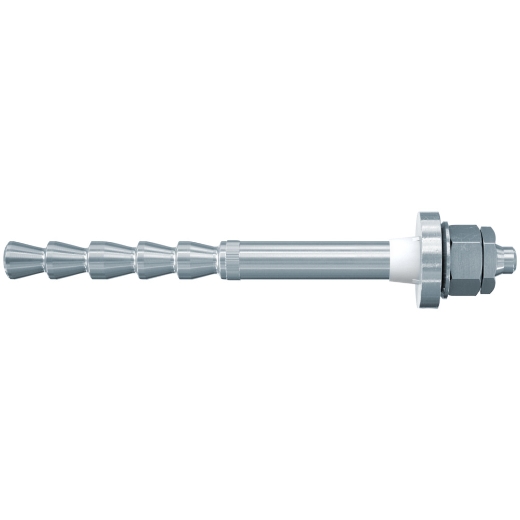

Highbond dynamic FHB-A dyn 16x125/25
-
Die Leistungsklasse unter den Dynamikankern
Beschreibung
Der fischer Highbond-Anker dynamic FHB-A dyn wird aus galvanisch verzinktem Stahl hergestellt. Der kraftkontrolliert spreizende Verbundanker wird mit dem Highbond-Spezialmörtel FIS HB verarbeitet. Beim Anziehen der Sechskantmutter werden die Konen der Ankerstange in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt. Der Injektionsmörtel FIS HB schließt beim Setzvorgang den Ringspalt im Anbauteil und garantiert eine optimale Lastverteilung. Dadurch können dynamische Schwell- und Wechsellasten aufgenommen werden. Der fischer Highbond-Anker dynamic FHB-A dyn ist ideal geeignet, um im Innenbereich Führungsschienen von Aufzügen, Industrieroboter oder Portal- und Deckenlaufkräne zu befestigen.
Vorteile
- Die Highbond-Ankerstange dynamic FHB-A dyn wird in Verbindung mit dem Highbond-Spezialmörtel FIS HB gesetzt.
- Der Injektionsmörtel FIS HB schließt beim Setzvorgang den Ringspalt im Anbauteil und sorgt für optimale Lastverteilung. Das erlaubt die Aufnahme von dynamischen Schwell- und Wechsellasten.
- Die Konengeometrie der Ankerstange FHB-A dyn sorgt für sicheres Nachspreizen unter dynamischer Beanspruchung und ermöglicht so den Einsatz in gerissenem Beton.
- Die FHB-A dyn Ankerstange ist auch aus hochkorrosionsbeständigem Stahl erhältlich. Dadurch ist sie für Anwendungen in aggressiver Atmosphäre, z. B. Tunneln, geeignet.
- Das Highbond-Anker dynamic-System erreicht durch die zusätzliche Hülse bei der Ankerstange FHB-A dyn V noch höhere Querkräfte und bietet somit ein erhöhtes Maß an Sicherheit.
- Die ETA für statische und quasi-statische Lasten ermöglicht die Verwendung der Größen M12 und M16 auch für den Verankerungsgrund Stahlfaserbeton.

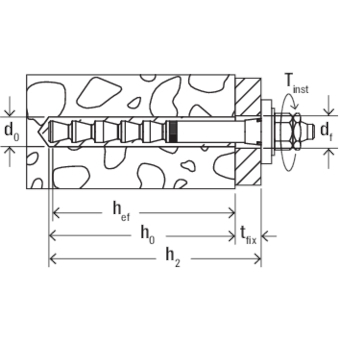

Technische Daten
| GTIN/EAN | 4006209920206 |
| Artikelnummer | 092020 |
| Bohrtiefe durch Anbauteil | 155 mm |
| Bohrernenndurchmesser | 18 mm |
| Bohrlochdurchm. im Anbauteil | 19 mm |
| Gewindemaß (mm) | 16 mm |
| Anwendungsbedingungen | vorwiegend nicht ruhende (dynamische) Lasten |
| Baustoff | ungerissener Beton |
| Material | Stahl galvanisch verzinkt 8.8 |
| Prüfzeichen / Zulassungen | DIBT Zulassung |
| Verpackungsvariante | Faltschachtel |
| Gewindemaß in mm | 16 mm |
| Gewinde | M16 |
| Länge | 190 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage | 155 mm |
| Min. / max. Nutzlänge | 10 - 25 mm |
| Schlüsselweite | 24 mm |
| Skalenteile Mörtel | 9 |
| Verankerungstiefe | 125 mm |
| Profi / DIY | Profi |
| ETA-Zulassung | Ja |
| DIBT-Zulassung | Ja |
| VDS-Zulassung | Ja |
| Inhalt | 10 |
Technologie
- Das zugzonentaugliche Injektionssystem besteht aus der Highbond dynamic Ankerstange FHB-Adyn und dem Injektionsmörtel FISHB.
- FHBdyn ist zugelassen für die Vorsteck- und Durchsteckmontage.
- Beim Auspressen des Mörtels werden die beiden Komponenten im Statikmischer vermischt und aktiviert.
- Der Mörtel verklebt die Ankerstange vollflächig mit der Bohrlochwand und dichtet das Bohrloch ab.
- Die Zentrierhülse zentriert den Anker im Anbauteil und sorgt so für sichere Lasteinleitung.
- Die Sicherungsmutter verhindert das Lösen der Mutter.
Downloads
ETA - Europäisch technische Bewertung
Europäische Technische Bewertung für fischer Highbond-Anker FHB / FHB dyn / FDA - Verbunddübel und Verbundspreizdübel zur Verwendung im Beton
DIBt, nationale deutsche Zulassung
Allgemeine Bauartgenehmigung - fischer Highbond-Anker dynamic FHB dyn für Verankerungen in Beton
Brandprüfung Untersuchungsbericht
fischer FHB / FHB dyn / FDA
DOP - Declaration of Performance
Leistungserklärung für fischer Highbond-Anker FHB / FHB dyn / FDA (Verbundspreizdübel zur Verankerung im Beton)
