Highbond-Anker FHB II-A L M12x120/40 R

  • Höchstleistung in gerissenem Beton für maximale Zuglasten - auch im Außenbereich.

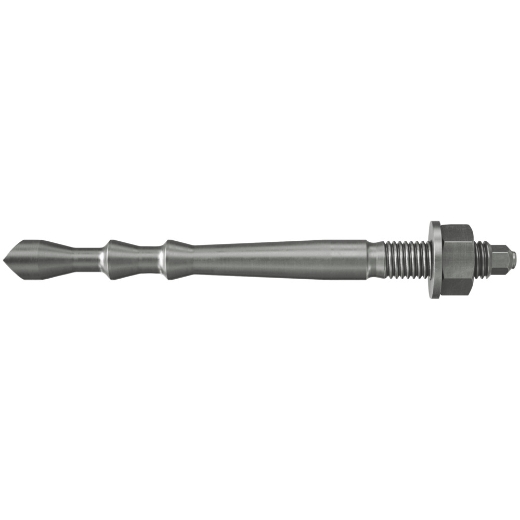

Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik

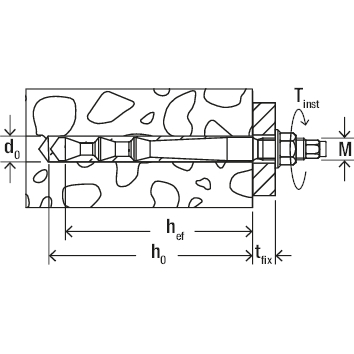

Einbauzeichnung

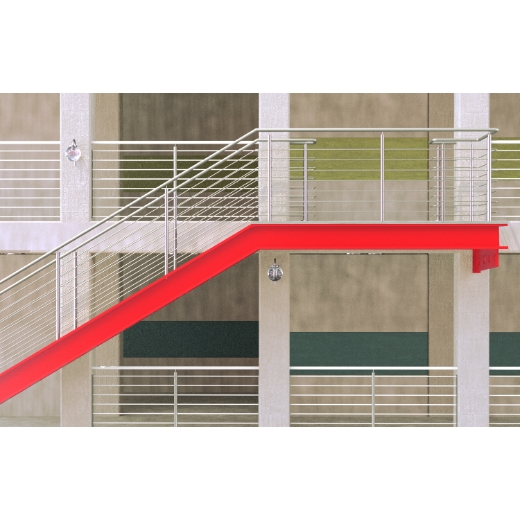

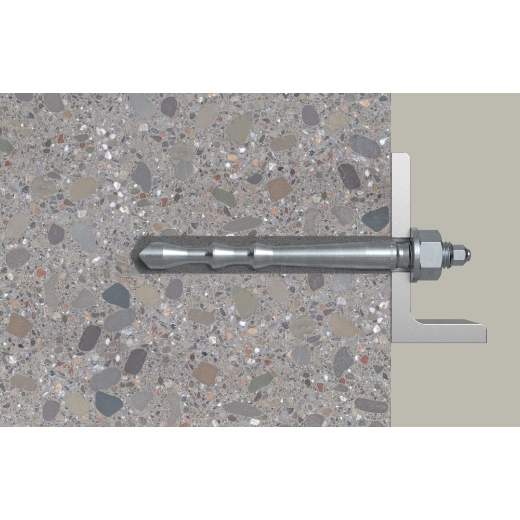

Anwendungsbild
Anwendungsbild
Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild

Beschreibung

Die fischer Highbond-Ankerstange FHB II-A L R ist aus nicht rostendem Stahl gefertigt. Der kraftkontrolliert spreizende Verbundanker kann mit dem Highbond-Spezialmörtel FIS HB oder den Mörtelpatronen FHB II-P und FHB II-PF HIGH SPEED verarbeitet werden. Beim Anziehen der Sechskantmutter werden die Konen der Ankerstange in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt. Mit dem fischer Highbond-System FHB II werden zum Beispiel Fassaden, Siloanlagen und schwere Stahlkonstruktionen im Außenbereich sicher befestigt.

Vorteile

  • Aufgrund der großen Verankerungstiefe der Ankerstange FHB II-A L erreicht das System maximale Lastwerte. Somit werden weniger Befestigungspunkte und kleinere Ankerplatten erforderlich.
  • Die Konengeometrie der Ankerstangen FHB II-A L ist speziell optimiert für hohe Zuglastwerte. Dadurch wird höchste Leistungsfähigkeit in gerissenem Beton erzielt.
  • Die Ankerstange FHB II-A L ist sowohl für die Verwendung mit Patrone als auch mit Injektionsmörtel zugelassen. Das garantiert maximale Flexibilität in der Anwendung.
  • Die Bohrlochreinigung kann entfallen, wenn die Ankerstange FHB II-A L in Kombination mit der Patrone FHB II-P/-PF verarbeitet wird. Das spart wertvolle Montagezeit.
  • Bei Verwendung von FHB II-A L in Verbindung mit dem Injektionsmörtel FIS HB ist die Durchsteckmontage mittels Ringspaltverfüllung ohne weitere Hilfsmittel möglich.

Technische Daten

GTIN/EAN 4006209976234
Artikelnummer 097623
Bohrernenndurchmesser 14 mm
Bohrlochtiefe 135 mm
Brandschutz relevant Ja
Gewindemaß (mm) 12 mm
Anwendungsbedingungen vorwiegend ruhende Lasten
Baustoff ungerissener Beton
Material Nicht rostender Stahl
Prüfzeichen / Zulassungen ETA - Europäisch Technische Bewertung
Verpackungsvariante Faltschachtel
Gewindemaß in mm 12 mm
Gewinde M12
Länge 192 mm
Max. Dicke des Anbauteils 40 mm
Schlüsselweite 19 mm
Skalenteile Mörtel 7
Verankerungstiefe 120 mm
Profi / DIY Profi
ETA-Zulassung Ja
VDS-Zulassung Ja
Inhalt 10

Technologie

  • Der FHB II-A L ist ein kraftkontrolliert spreizender Verbundanker für die Vorsteck- und Durchsteckmontage.
  • Beim FHB II-A L ist der Ringspalt bei der Durchsteckmontage mit dem Highbond-Spezialmörtel FIS HB zu verfüllen.
  • Die Ankerstange kann wahlweise mit Highbond-Spezialmörtel FIS HB oder Patrone FHB II-P / FHB II-PF HIGH SPEED gesetzt werden und wird vollflächig im Bohrloch verklebt.
  • Beim Anziehen der Sechskantmutter werden die Konen der Ankerstangen in die Mörtelschale gezogen, die sich gegen die Bohrlochwand verspannt.
  • Bei Verwendung der Mörtelpatrone wird die Ankerstange mit einem Bohrhammer drehend-schlagend gesetzt. Dazu das Setzwerkzeug RA-SDS, Art. Nr. 62420, verwenden.

Downloads

ETA - Europäisch technische Bewertung Europäische Technische Bewertung für fischer Highbond-Anker FHB II - Kraftkontrolliert spreizender Verbunddübel zur Verankerung in Beton Brandprüfung Untersuchungsbericht fischer Highbond-Anker FHB II / FHB 11 lnject Brandprüfung Untersuchungsbericht fischer FHB / FHB dyn / FDA DOP - Declaration of Performance Leistungserklärung für fischer Highbond-Anker FHB II
