MULTI-MONTI-plus SS 10,0 x 160, Sechskantkopf mit Scheibe, A2K, 25 St.

  • Das Original unter den selbstschneidenden Betonschrauben

de

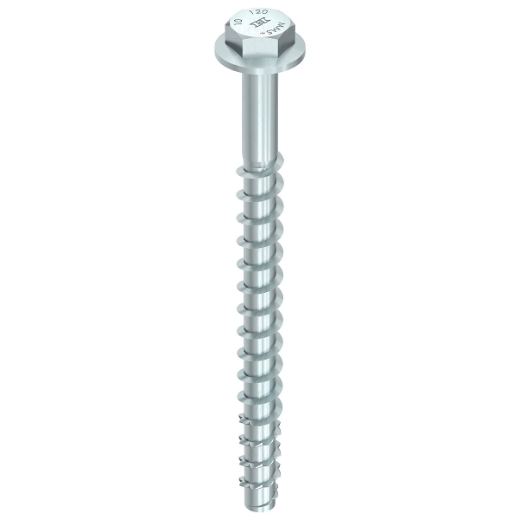

Produktabbildung

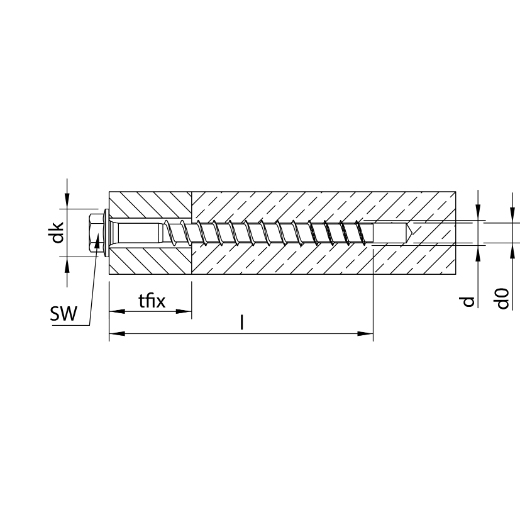

Einbauzeichnung
Antriebszeichnung
Produktabbildung
Einbauzeichnung
Antriebszeichnung

Beschreibung

Der Schraubanker MULTI-MONTI®-plus (MMS-plus) ist eine Weiterentwicklung der Betonschraube MULTI-MONTI®. Er wird ohne Dübel direkt in ein vorgebohrtes Loch geschraubt und ist sofort belastbar. Die verstärkte Verzahnung an der Schraubenspitze schneidet beim Einschrauben ein Innengewinde in den Baustoff. Dadurch entsteht ein Formschluss, über den schließlich die Verankerung erfolgt. Dies vereinfacht nicht nur den Montagevorgang, sondern gewährleistet dem Handwerker ein hohes Maß an Anwendungssicherheit. Die Betonschraube MULTI-MONTI®-plus lässt sich randnah und ohne Drehmomentschlüssel verarbeiten, ist vollständig demontierbar und nach Prüfung wiederverwendbar.

Produktstärken

  • Der montagefreundliche Schraubanker auch bei stark verschlissenen Bohrern
  • Optimiertes Betongewinde mit Vollgewindevarianten für höchste Beanspruchungen
  • Zwei Setztiefen für mehr Flexibilität
  • Maschinell setzbar und sofort belastbar
  • Erweitertes Produktsortiment und Abmessungen für unterschiedliche Anwendungen, architektonische Gegebenheiten und Einsatzbereiche
  • Verzahnte Funktionsspitze reduziert den Verschleiß und erlaubt so die Mehrfachverwendung bei temporären Befestigungen
  • Größeres zugelassenes Sortiment für ETA Option 1 ab MMS-plus 6 inklusive Seismik ab Durchmesser 10

Technische Daten

GTIN/EAN 4019787484596
Artikelnummer 48459
Kopfausführung Sechskantkopf mit angepresster Scheibe
Antrieb Sechskantkopf
Durchmesser, d 10,0 mm
Länge, l 160 mm
Gewindelänge, lg 95 mm
Kopfdurchmesser, dk 19,0 mm
Antriebsgröße SW-13
Bohr-Durchmesser, d0 8,0 mm
Anbauteildicke, tfix standard 95/110 mm
Einschraubtiefe, hnom standard 65/50 mm
Bohrlochtiefe, h standard 75/60 mm
Durchgangsloch im Anbauteil, df 12,5 mm
Min. Randabstand, cmin 35 mm
Mindestbauteildicke, hmin 115 mm
Mindestbauteildicke, hmin2 100 mm
Empfohlene max. Leistungsabgabe des Schlagschraubers, Tmax1 250 Nm
Oberfläche verzinkt blau, A2K
Werkstoff Kohlenstoffstahl

Weitere Daten

Europäische technische Bewertung ETA-20/0132
Feuerwiderstandsklasse F120/R120
Sprinkler-Zulassung Ja
Zugelassene Kategorie für seismische Einwirkung C1
Allgemeine bauaufsichtliche Zulassung Z-21.8-2061
