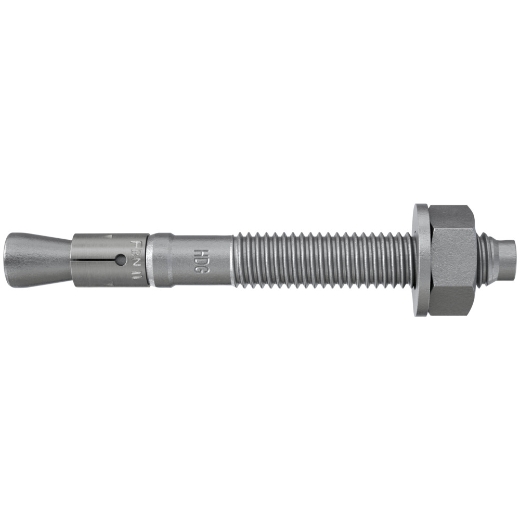

Bolzenanker FBN II 8/30 HDG

Wichtigste Daten

Mit ETA-Bewertung für die feuerverzinkte Ausführung mit variabler Lebensdauer im Außenbereich in Abhängigkeit von den Korrosionsverhältnissen.
Mit der Standardverankerungstiefe erreicht der FBN II höchste Tragfähigkeit. Das bedeutet: weniger Befestigungspunkte und kleinere Ankerplatten.
Wird die reduzierte Verankerungstiefe genutzt, verringert das die Bohrlochtiefe und vereinfacht die Montage.
Mit dem langen Gewinde werden Bauteiltoleranzen ausgeglichen. Zudem ist der FBN II für Abstandsmontagen geeignet. Dies erhöht die Flexibilität.
Einfache Montage durch wenige Hammerschläge und minimalen Schlupf.

Beschreibung

Der fischer Bolzenanker FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen. Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. In der Ausführung aus nicht rostendem Stahl ist der Bolzenanker für Fassadenunterkonstruktionen, Konsolen und Leitern im Außenbereich geeignet.

Vorteile

Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.
Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität.
Der erste feuerverzinkte Bolzenanker mit variabler Lebensdauer deckt die zulässige Verwendung des Bolzenankers in feuchten Umgebungen sowie im Außenbereich ab.
Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.
Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.
Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.

Technische Daten

GTIN/EAN	4048962087635
Artikelnummer	507576
Ankerlänge	90 mm
Bohrernenndurchmesser	8 mm
Gewindemaß (mm)	8 mm
Material	Feuerverzinkter Stahl
Prüfzeichen / Zulassungen	ETA - Europäisch Technische Bewertung
Verpackungsvariante	Faltschachtel
Gewinde	M8
Gewindelänge	59 mm
Installationsdrehmoment	15 Nm
Kopfprägung	F
Max. Dicke des Anbauteils	30 mm
Max. Nutzlänge hef,stand./hef,min.	30 / 40 mm
Min. Bohrlochtiefe	86 mm
Min. Bohrlochtiefe bei Durchsteckmontage	86 mm
Schlüsselweite	13 mm
U-Scheibe (Außendurchmesser x Dicke)	16 x 1,6 mm
Verankerungstiefe hef,max/hef,min	40 / 30 mm
Verankerungstiefe	40 mm
Profi / DIY	Profi
Vorsteckmontage	Ja
Durchsteckmontage	Ja
Abstandsmontage	Nein
ETA-Zulassung	Ja
VDS-Zulassung	Ja
Inhalt	50

Technologie

Der FBN II ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.
Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).
Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.
Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS.
