Hochleistungsanker FH II 10/10 S R
-
Der Durchsteckanker für Befestigungen aus nicht rostendem Stahl mit anspruchsvollem Design in gerissenem Beton.
Beschreibung

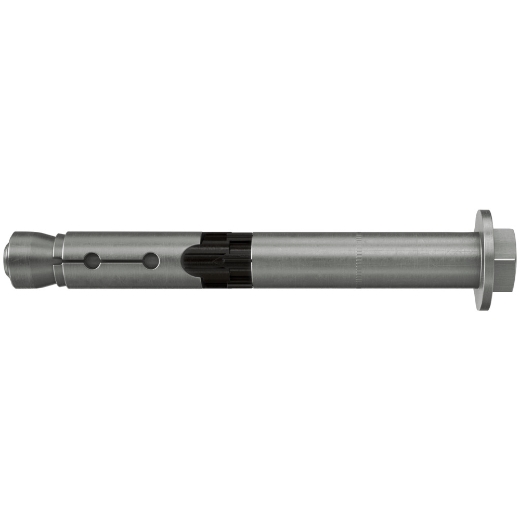

Der fischer Hochleistungsanker FH II S mit Sechskantkopf ist ein Hülsenanker aus nicht rostendem Stahl. Der Anker wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen des Ankers wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der schwarze Kunststoffring verhindert, dass sich der Anker mitdreht, und nimmt den Anzugsschlupf auf. Das Anbauteil wird dadurch an den Verankerungsgrund gezogen. Der fischer Hochleistungsanker FH II S mit Sechskantkopf ist bestens geeignet, um in gerissenem und ungerissenem Beton Konsolen, Stahlkonstruktionen und Geländer im Außenbereich zu befestigen.
Vorteile
- Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik C1 und C2) sind durch diese Zulassungen abgedeckt.
- Der geringe Überstand des Schraubenkopfes sorgt für eine dezente Befestigung.
- Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig.
- Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.
- In der Zulassung ist die Verwendung von Hohlbohrern geregelt.
Technische Daten
| GTIN/EAN | 4048962104233 |
| Artikelnummer | 510923 |
| Ankerlänge | 70 mm |
| Bohrernenndurchmesser | 10 mm |
| Gewindemaß (mm) | 6 mm |
| Material | Nicht rostender Stahl |
| Nutzlänge | 10 mm |
| Prüfzeichen / Zulassungen | ETA - Europäisch Technische Bewertung |
| Verpackungsvariante | Faltschachtel |
| Gewinde | M6 |
| Max. Dicke des Anbauteils | 10 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage | 65 mm |
| Min. Verankerungstiefe | 40 mm |
| Schlüsselweite | 10 mm |
| U-Scheibe (Außendurchmesser x Dicke) | 24 x 2,5 mm |
| Profi / DIY | Profi |
| Vorsteckmontage | Nein |
| Durchsteckmontage | Ja |
| Abstandsmontage | Nein |
| ETA-Zulassung | Ja |
| VDS-Zulassung | Ja |
| Inhalt | 50 |
Technologie

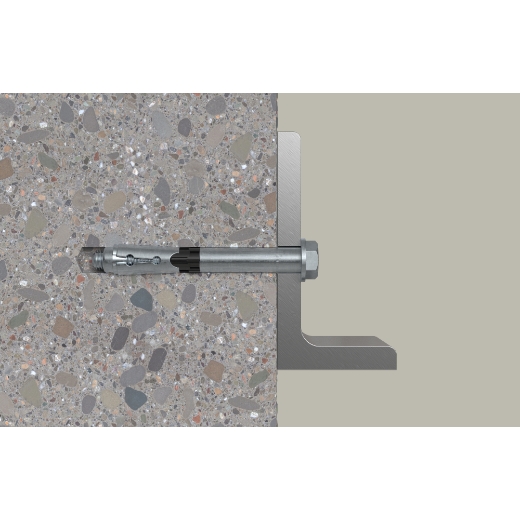

- Der FH II ist geeignet für die Durchsteckmontage.
- Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.
- Der schwarze Kunststoffring verhindert beim Anziehen des Ankers ein Mitdrehen und nimmt den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.
- Erhältliche Kopfformen für flexible Gestaltungsmöglichkeiten: Senkkopf (Typ SK) und Sechskantkopf (Typ S).
Downloads
ETA - Europäisch technische Bewertung
Europäische Technische Bewertung für fischer Hochleistungsanker FH II, FH II-I - Mechanischer Dübel zur Verwendung in Beton
DOP - Declaration of Performance
Leistungserklärung für Hochleistungsanker FH II, FH II-I (Mechanischer Dübel für den Einsatz in Beton)
VdS Anerkennung
VdS CES-Richtlinien für Sprinkleranlagen, Planung und Einbau
