Hochleistungsanker FH II 12/15 SK R

  • Der Durchsteckanker für Befestigungen mit Senkkopf aus nicht rostendem Stahl in gerissenem Beton.

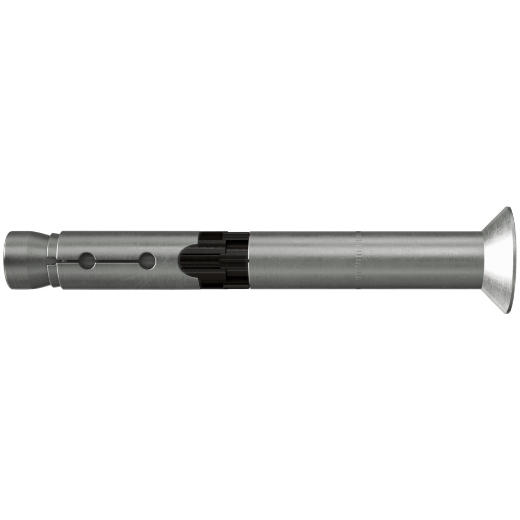

Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild
Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild

Beschreibung

Der fischer Hochleistungsanker FH II SK mit Senkkopf ist ein Hülsenanker aus nicht rostendem Stahl. Der Anker wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen des Ankers wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der schwarze Kunststoffring verhindert, dass sich der Anker mitdreht, und nimmt den Anzugsschlupf auf. Das Anbauteil wird dadurch an den Verankerungsgrund gezogen. Der fischer Hochleistungsanker FH II SK mit Senkkopf ist bestens geeignet, um in gerissenem und ungerissenem Beton Geländer, Treppen und Leitern im Außenbereich zu befestigen.

Vorteile

  • Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik C1 und C2) sind durch diese Zulassungen abgedeckt.
  • Der versenkbare Schraubenkopf ermöglicht eine oberflächenbündige Befestigung.
  • Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig.
  • Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.
  • In der Zulassung ist die Verwendung von Hohlbohrern geregelt.

Technische Daten

GTIN/EAN 4048962104318
Artikelnummer 510931
Ankerlänge 90 mm
Bohrernenndurchmesser 12 mm
Gewindemaß (mm) 8 mm
Material Nicht rostender Stahl
Nutzlänge 15 mm
Prüfzeichen / Zulassungen ETA - Europäisch Technische Bewertung
Verpackungsvariante Faltschachtel
Gewinde M8
Max. / min. Dicke des Anbauteils 15 / 6 mm
Max. Dicke des Anbauteils 15 mm
Min. Bohrlochtiefe bei Durchsteckmontage 95 mm
Min. Verankerungstiefe 60 mm
Schlüsselweite (Innen 6kant) 5 mm
Seismic-Zulassung C1 / C2
Profi / DIY Profi
Vorsteckmontage Nein
Durchsteckmontage Ja
Abstandsmontage Nein
ETA-Zulassung Ja
VDS-Zulassung Ja
Inhalt 25

Technologie

  • Der FH II ist geeignet für die Durchsteckmontage.
  • Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.
  • Der schwarze Kunststoffring verhindert beim Anziehen des Ankers ein Mitdrehen und nimmt den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.
  • Erhältliche Kopfformen für flexible Gestaltungsmöglichkeiten:Senkkopf (Typ SK) und Sechskantkopf (Typ S).

Downloads

ETA - Europäisch technische Bewertung Europäische Technische Bewertung für fischer Hochleistungsanker FH II, FH II-I - Mechanischer Dübel zur Verwendung in Beton DOP - Declaration of Performance Leistungserklärung für Hochleistungsanker FH II, FH II-I (Mechanischer Dübel für den Einsatz in Beton) VdS Anerkennung VdS CES-Richtlinien für Sprinkleranlagen, Planung und Einbau
