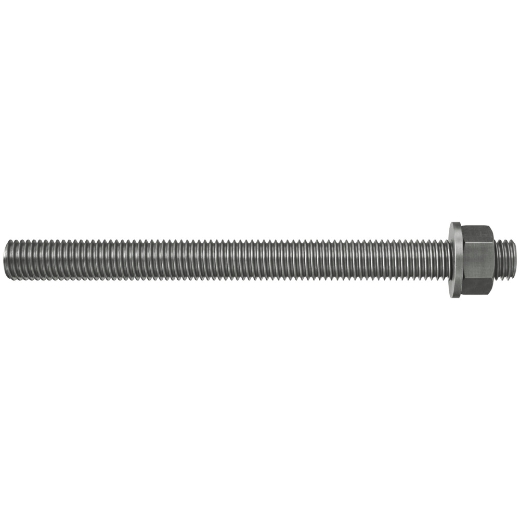

Ankerstange FIS A M12x200 R

  • Die vielseitig einsetzbare Ankerstange FIS A aus nicht rostendem Stahl.

Produktbild
Einbauzeichnung
Anwendungsbild
Anwendungsbild
Anwendungsbild
Anwendungsbild
Anwendungsbild
Anwendungsbild
Anwendungsbild
Produktbild
Einbauzeichnung
Anwendungsbild
Anwendungsbild
Anwendungsbild
Anwendungsbild
Anwendungsbild
Anwendungsbild
Anwendungsbild

Beschreibung

Die fischer Ankerstange FIS A ist aus nicht rostendem Stahl gefertigt. Die Ankerstange ist ein Systembestandteil für die verschiedenen fischer Injektionsmörtel. In Verbindung mit den Injektionsmörteln ist die fischer Ankerstange für alle Untergründe geeignet bzw.zugelassen. Für die maximale Tragkraft des Systems wird eine gründliche Bohrlochreinigung empfohlen. Das System aus Ankerstange aus nicht rostendem Stahl in Verbindung mit fischer Injektionsmörteln ist für Befestigungen im Freien und Feuchträumen ohne agressive Bedingungen geeignet bzw. zugelassen.

Vorteile

  • Die Ankerstange FIS A kann mit nahezu allen fischer Injektionsmörteln (nicht mit Highbond-Spezialmörtel FIS HB) eingesetzt und je nach Anforderung individuell ausgewählt werden. Dadurch wird ein breites Anwendungsspektrum ermöglicht.
  • Das breite Sortiment an zugelassenen Ankerstangen FIS A von M6 bis M30 eröffnet variable Einsatzmöglichkeiten.
  • Bitte beachten Sie die Zulassungen der jeweiligen Mörtel.
  • Erste dynamische Lastangaben in einer ETA für die Verankerung leichter dynamischer Lasten mit Gewindestangen im gerissenen und ungerissenen Beton in Verbindung mit Injektionsmörtel FIS SB und Reaktionspatrone RSB.

Technische Daten

GTIN/EAN 4048962161649
Artikelnummer 519421
Bohrernenndurchmesser 14 mm
Gewindemaß (mm) 12 mm
Anwendungsbedingungen Brandschutz-Klassifizierung
Baustoff Vollsteinmauerwerk
Material Nicht rostender Stahl
Prüfzeichen / Zulassungen ETA - Europäisch Technische Bewertung
Verpackungsvariante Faltschachtel
Gewindemaß in mm 12 mm
Gewinde M12
Höhe der Mutter 9,6 mm
Höhe der Scheibe 2 mm
Länge 200 mm
Max. Dicke des Anbauteils 114 mm
Max. Nutzlänge in Vollstein 134 mm
Min. Verankerungstiefe 70 mm
Min. / max. Verankerungstiefe in Porenbeton in hinterschnittenem Bohrloch 75 / 95 mm
Min. Verankerungstiefe in Vollstein 50 mm
Min. Verankerungstiefe nach ETA 50 mm
Passende Injektionsankerhülse FIS H 20 x 85 K<br />FIS H 20 x 130 K
Überstand 8 mm
Profi / DIY Profi
ETA dyn Ja
Bohrernenndurchmesser in Holz 14 / 16 mm
ETA-Zulassung Ja
VDS-Zulassung Ja
Inhalt 10

Technologie

  • Die Ankerstange FIS A ist für Vorsteck- und Durchsteckmontage geeignet.
  • Die Ankerstange FIS A wird von Hand unter leichter Drehbewegung bis zum Bohrlochgrund in das Bohrloch eingesetzt.
