Nagelanker FNA II 6x30/30 R RB (50)

  • Die demontierbare Verankerungslösung für anspruchsvolle Befestigungen.

Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung

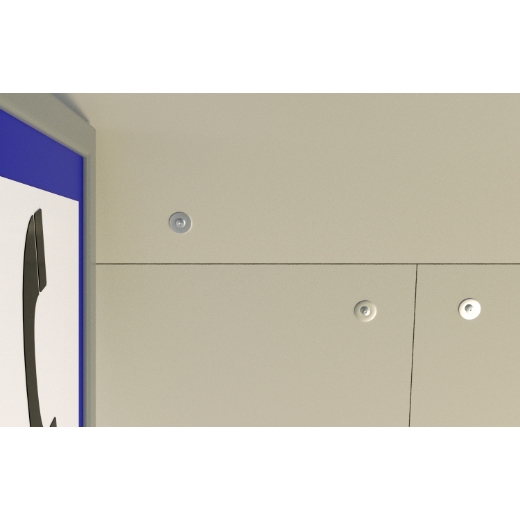

Anwendungsbild
Anwendungsbild
Anwendungsbild

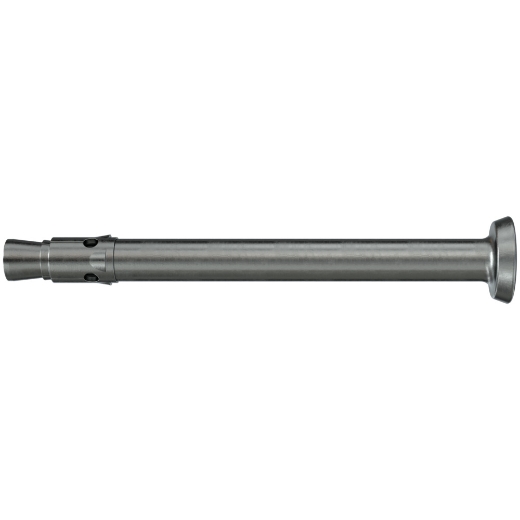

Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik

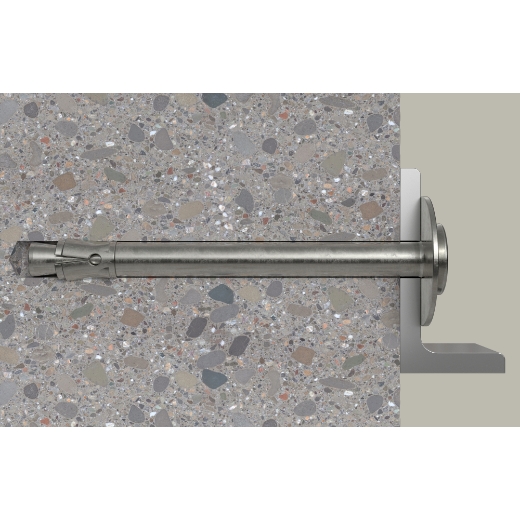

Einbauzeichnung

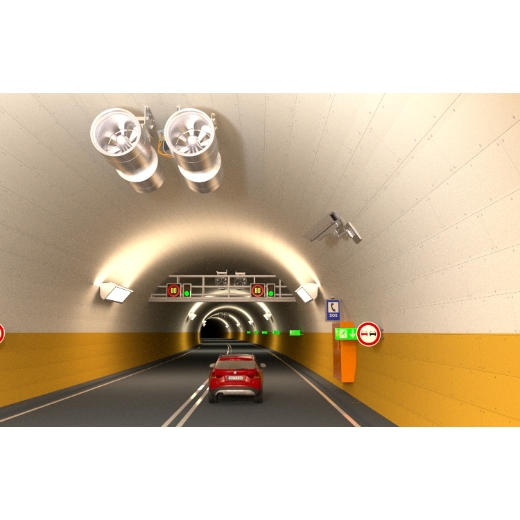

Anwendungsbild
Anwendungsbild
Anwendungsbild

Beschreibung

Der fischer Nagelanker FNA II RB ist ein Befestigungselement aus Edelstahl zur Befestigung von Brandschutzplatten und zur Mehrfachbefestigung von anderen nichttragenden Systemen. Der Nagelanker wird in der zeitsparenden Durchsteckmontage gesetzt. Nach der Erstellung des Bohrloches wird der Nagelanker mit wenigen Hammerschlägen eingeschlagen oder mit einem Druckluftsetzgerät gesetzt. Die bereits vormontierte große Unterlegscheibe erhöht die Durchzugskräfte deutlich und verhindert eine Beschädigung der Platte bei der Demontage. Zur Demontage wird mit einer speziellen Zange der Nagelkopf entfernt.

Vorteile

  • Das spezielle Wirkprinzip ermöglicht eine einfache Schlagmontage und damit eine kurze Verarbeitungszeit.
  • Die extrem kurze Verankerungstiefe verhindert Bewehrungstreffer und schafft die Voraussetzung für eine problemlose Montage.
  • Der optimierte Spreizclip sorgt für Halt bereits beim Einstecken ins Bohrloch und verhindert das Herausfallen bei Überkopfmontage.
  • Der massive Schaftquerschnitt garantiert eine hohe Tragfähigkeit im Brandfall und bietet dadurch sehr hohe Sicherheit.

Technische Daten

GTIN/EAN 4048962204612
Artikelnummer 530674
Ankerlänge 68 mm
Bohrernenndurchmesser 6 mm
Brandschutz relevant Ja
Material Nicht rostender Stahl
Prüfzeichen / Zulassungen ETA - Europäisch Technische Bewertung
Verpackungsvariante Faltschachtel
Max. Nutzlänge 30 mm
Max. Dicke des Anbauteils 30 mm
Min. Bohrlochtiefe 70 mm
Min. Bohrlochtiefe bei Durchsteckmontage 66 mm
Min. Bohrlochtiefe bei Vorsteckmontage 36 mm
Min. Verankerungstiefe 30 mm
Profi / DIY Profi
Geeignet für Beton Ja
Geeignet für Naturstein Ja
Vorsteckmontage Nein
Durchsteckmontage Ja
Abstandsmontage Nein
ETA-Zulassung Ja
VDS-Zulassung Ja
Inhalt 50

Technologie

  • Der FNA II mit Nagelkopf ist geeignet für die Durchsteckmontage.
  • Bei Belastung spreizt der installierte Nagelanker FNA II selbständig nach. Hierbei wird der Konus in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
  • Erhältliche Setzwerkzeuge:<br/>FNA S-SBO zum Aufstecken auf den Bohrer,<br/>FNA S-SDS für die Serienmontage mit einem Bohrhammer,<br/>FNA S-H für die manuelle Installation von Montageschienen.
