Wetterschalen-Sanieranker FWS II - A 230

  • Die wirtschaftliche Lösung für die Sanierung dreischichtiger Außenwandplatten.

Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik

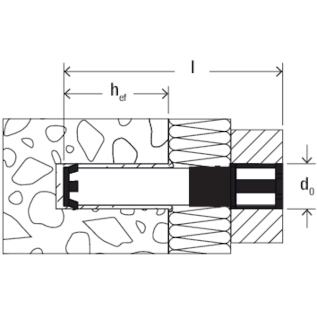

Einbauzeichnung

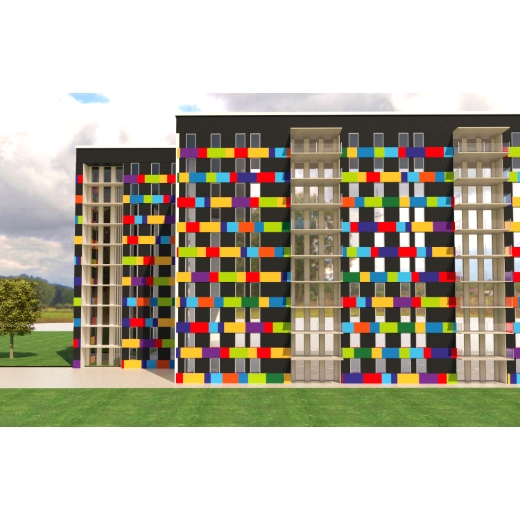

Anwendungsbild
Anwendungsbild
Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild

Beschreibung

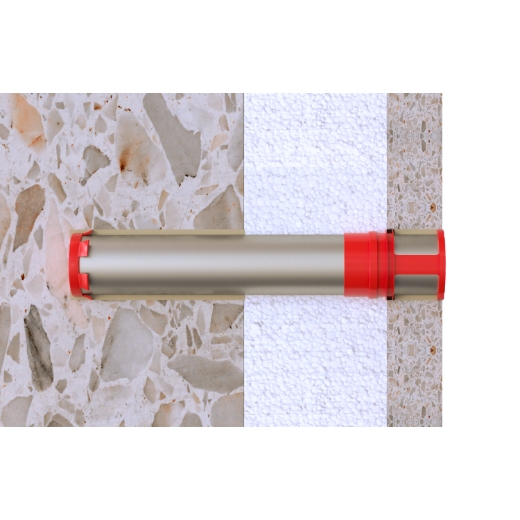

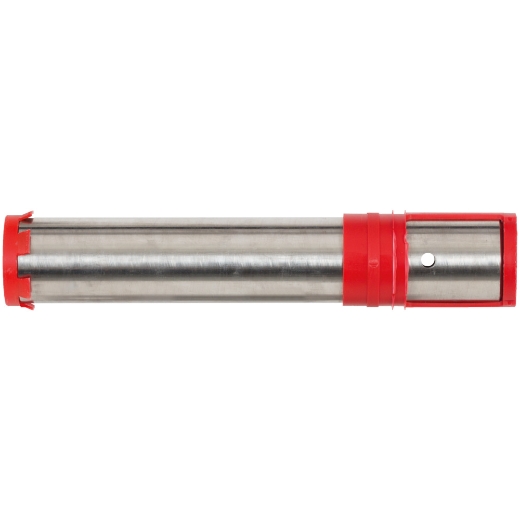

Der fischer Wetterschalen-Sanieranker FWS II ist ein System zur nachträglichen Sicherung von dreischichtigen Außenwandplatten aus Beton. Das System besteht aus dem Wetterschalen-Sanieranker FWS II aus nicht rostendem Stahl und dem fischer Hochleistungsmörtel FIS V Plus. Der FWS II wird mit dem Injektionsmörtel in der Tragschicht in die Wetterschale eingemörtelt. Dabei schützt die Kunststoffummantelung die Dämmung vor dem Eindringen des Mörtels.

Vorteile

  • Aufgrund des großen Ankerdurchmessers erreicht der FWS II eine hohe Quertragfähigkeit. Das reduziert die Anzahl der benötigten Sanierungsanker pro Platte auf ein Minimum und spart somit Kosten.
  • Das Bohrloch kann mit handelsüblichen Diamantbohrkronen in einem Arbeitsgang erstellt werden. Dadurch wird ein schneller Arbeitsfortschritt erreicht.
  • Der Einbau ist bereits ab einer Tragschichtdicke ≥ 80 mm zugelassen.
  • Die Zulassung mit neuem Bemessungskonzept ermöglicht eine sichere und wirtschaftliche statische Berechnung und macht Belastungen aus Temperaturänderungen nachweisbar.

Technische Daten

GTIN/EAN 4048962219838
Artikelnummer 532885
Anker pro 360 ml-Kartusche 5
Gewindemaß (mm) 35 mm
Anwendungsbedingungen Feuchtraum / Außenbereich
Ausführung Spezial-Ankerstange
Baustoff dreischichtige Außenwandplatten aus Beton
Material A4
Montageart Durchsteckmontage
Prüfzeichen / Zulassungen DIBT Zulassung
Verankerungstiefe 70 mm
Gesamtlänge 230 mm
Nenndurchmesser Bohrkrone 40 - 41 mm
Profi / DIY Profi
DIBT-Zulassung Ja
VDS-Zulassung Ja
Inhalt 5

Technologie

  • Der Wetterschalen-Sanieranker FWS II kann mit dem Injektionsmörtel FIS V Plus, FIS VS Plus oder FIS VW Plus in die Tragschicht und in die Wetterschale eingemörtelt werden.
  • Die rote Kunststoffummantelung schützt die Dämmung vor dem Eindringen des Mörtels.
  • Die korrekte Verfüllung des Ankers mit der Wetterschale ist über Kontrollöffnungen am Ankerkopf sichtbar.

Downloads

DIBt, nationale deutsche Zulassung Allgemeine bauaufsichtliche Zulassung - fischer FWS II Sanierungsanker mit Injektionsmörtel FIS V oder FIS V Plus für die Sicherung der Wetterschalen von dreischichtigen Außenwandplatten
