Verbindungselement PFAF 3
-
Konstruktionselemente - Montagewinkel PFAF
Beschreibung

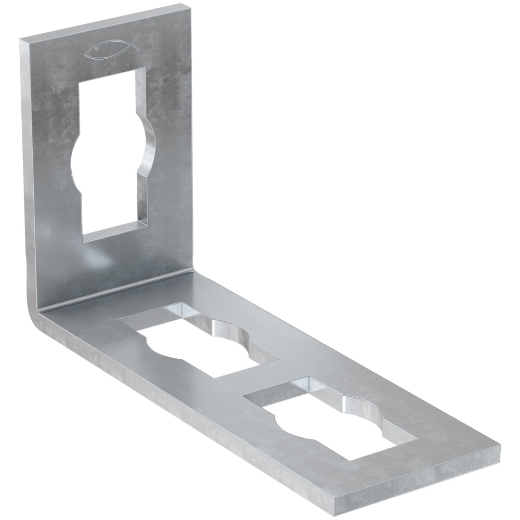

Der fischer Montagewinkel PFAF ist ein Montageelement zur Gestaltung von einfachen Schienenkonstruktionen für das Durchstecksystem. Die Formlöcher in den Winkeln gewährleisten die Verbindung mit dem Durchsteck-Verbinder PFCN.
Vorteile
- Die Lochung der Montagewinkel gewährleistet den Systemfit mit dem Durchsteckverbinder PFCN.
- Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.
- Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.
Technische Daten
| GTIN/EAN | 4048962225013 |
| Artikelnummer | 533736 |
| Anzugsdrehmoment bei Schraubengüte ≥ 8.8 | 40 Nm |
| Verpackungsvariante | Faltschachtel |
| Max. empfohlener Querzug | 3,5 kN |
| Max. empfohlene zentr. Zuglast für FUS 2,0 mm | 5 kN |
| Max. empfohlene zentr. Zuglast für FUS 2,5 mm | 7 kN |
| Profi / DIY | Profi |
| VDS-Zulassung | Ja |
| Inhalt | 25 |
