Verbindungselement PFUF 41
-
Konstruktionselemente - U-Formteil PFUF
Beschreibung

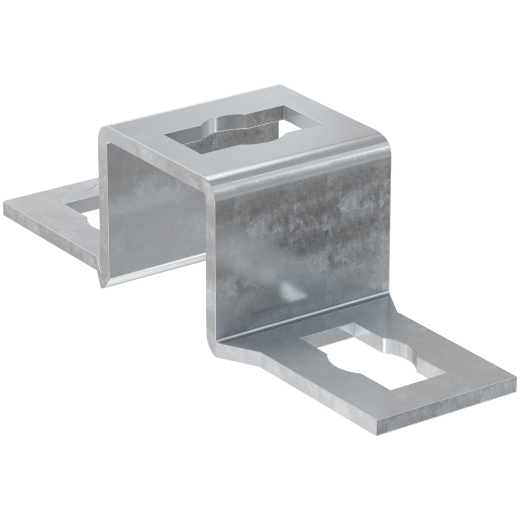

Das fischer U-Formteil PFUF 41 ist ein U-Formteil zur Gestaltung von mehrdimensionalen Schienenkonstruktionen mit dem fischer Durchsteckverbinder PFCN. Die unterschiedlichen Formen der U-Formteile flexibilisieren die Montage von Schienenkonstruktionen. Das PFUF-Hutprofil lässt sich platzsparend zur Konstruktion von Schienenkreuzungen verwenden. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet, die Versionen mit feuerverzinkter bzw. Zinklamellen (zl) Oberfläche und aus nicht rostendem Stahl sind für die Installation im Freien und hochkorrosiver Umgebung geeignet.
Vorteile
- Die unterschiedlichen Formen der U-Formteile flexibilisieren die Montage von Schienenkonstruktionen.
- Die Lochung der Konstruktionselemente gewährleistet den Systemfit mit dem Durchsteckverbinder PFCN.
- Einfache Erstellung von Schienenkonstruktionen in Verbindung mit FUS-Schienen und PFCN 41.
- Schnelle Montage durch 90° Drehung des Durchsteckverbinders PFCN 41 in der Schiene.
Technische Daten
| GTIN/EAN | 4048962225037 |
| Artikelnummer | 533738 |
| Anzugsdrehmoment bei Schraubengüte ≥ 8.8 | 40 Nm |
| Verpackungsvariante | Faltschachtel |
| Max. empfohlener Querzug | 3,5 kN |
| Max. empfohlene zentr. Zuglast für FUS 2,0 mm | 5 kN |
| Max. empfohlene zentr. Zuglast für FUS 2,5 mm | 7 kN |
| Profi / DIY | Profi |
| VDS-Zulassung | Ja |
| Inhalt | 25 |
