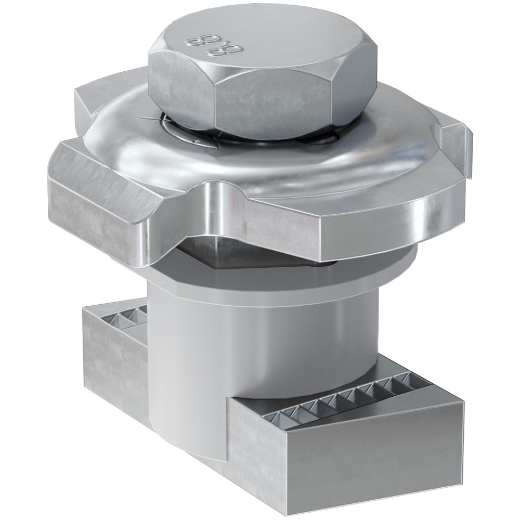

Durchsteckverbinder PFCN 41
-
Konstruktionselement - Durchsteckverbinder PFCN.
Beschreibung

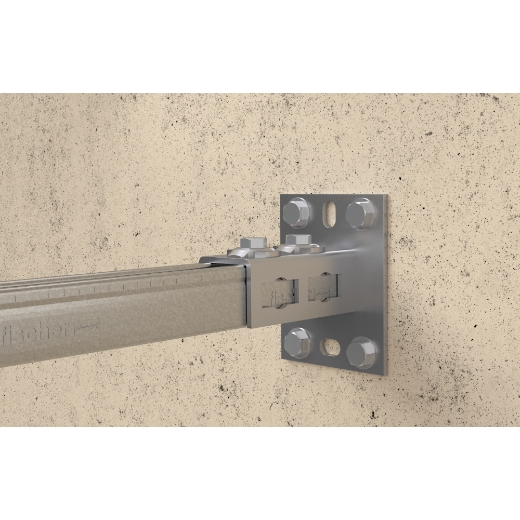

Der fischer Durchsteck-Verbinder PFCN 41 steht für die schnellste und einfachste Verbindung der fischer Montageschienenprofile FUS. Durch das Formloch des Konstruktionselements und Drehen um 90° lässt sich der Durchsteck-Verbinder mit den Schienen verbinden. Die Federwirkung erlaubt durch den Anpressdruck eine exakte Positionierung. Sicheren Halt bietet die ausgeprägte Verzahnung des PFCN. Die fehlerfreie Montage wird durch die Justierbarkeit vor dem Festdrehen des Konstruktionselementes ermöglicht.Der fischer Durchsteck-Verbinder PFCN wird in einer Universalgröße angeboten.
Vorteile
- Die genaue Passform von Durchsteck-Verbindern und Konstruktionselementen ermöglicht eine schnelle und einfache Schienenverbindung.
- Die Federwirkung des PFCN gewährleistet im gesetzten Zustand eine einfache und präzise Positionierung in der Schiene.
- Die Verzahnung des Durchsteck-Verbinders gibt sicheren Halt in der FUS-Schiene.
- Die Montage mittels Drehung um 90° ermöglicht generell das nachträgliche Einsetzen in eingebaute FUS-Schienen.
Technische Daten
| GTIN/EAN | 4048962225044 |
| Artikelnummer | 533739 |
| Anzugsdrehmoment bei Schraubengüte ≥ 8.8 | 40 Nm |
| Verpackungsvariante | Faltschachtel |
| Geeignet für | C-Profil |
| Gewinde | M10 |
| Max. empfohlener Querzug für FUS 1,5 mm | 4 kN |
| Max. empfohlener Querzug für FUS 2,0 mm | 4,5 kN |
| Max. empfohlener Querzug für FUS 2,5 mm | 5 kN |
| Stärke | 8 mm |
| Max. empfohlene zentr. Zuglast für FUS 1,5 mm | 4 kN |
| Max. empfohlene zentr. Zuglast für FUS 2,0 mm | 5 kN |
| Max. empfohlene zentr. Zuglast für FUS 2,5 mm | 7 kN |
| Profi / DIY | Profi |
| VDS-Zulassung | Ja |
| Inhalt | 50 |
