Sattelflansch PSF 62D
-
Konstruktionselement - Sattelflansch PSF
Beschreibung

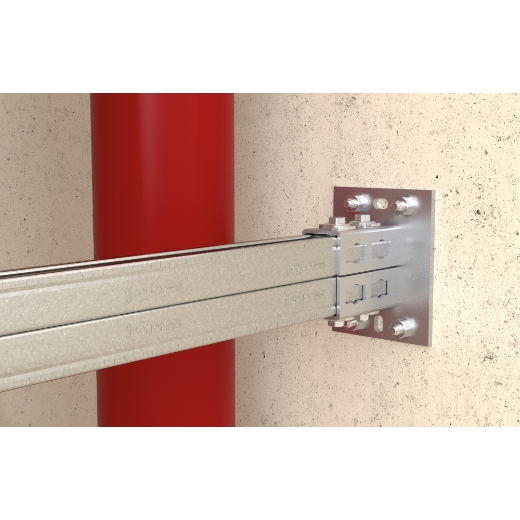

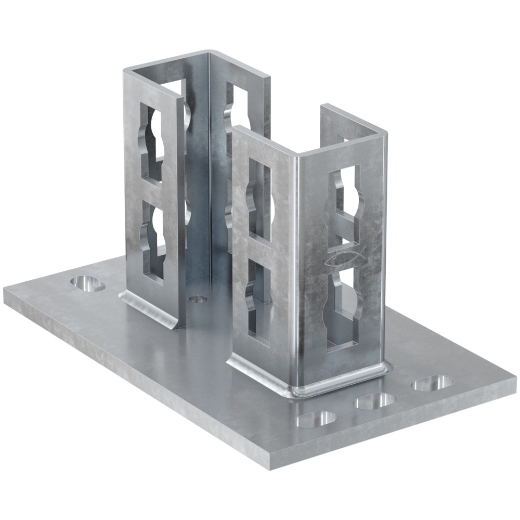

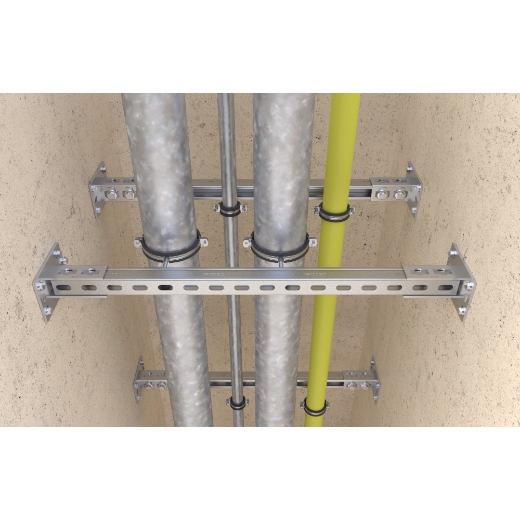

Der fischer Sattelflansch PSF schafft stabile Verbindungen zwischen fischer Montageschienen FUS und dem Bauwerk. Der Sattelflansch verbindet die Schienen mithilfe des fischer Durchsteck-Verbinders PFCN in einem Winkel von 90° mit dem Untergrund. Die mindestens dreiseitige Führung gewährt die Formschlüssigkeit mit den Montageschienen FUS und die Passgenauigkeit zum Einsetzen des Durchsteck-Verbinders. fischer bietet eine Querversion und drei Baugrößen der Standardausführung. Die stabile Grundplatte und die um 90° gedrehten Langlöcher erleichtern das Befestigen.
Vorteile
- Der passgenaue Sattel lässt eine einfache Montage durch Einlegen der Montageschiene zu.
- Die stabile Ausführung des Sattelflansch bietet einer belastbaren Konstruktion sicheren Halt.
Technische Daten
| GTIN/EAN | 4048962225075 |
| Artikelnummer | 533742 |
| Für Profil | 62D |
| Langloch | 12,5 x 20 mm |
| Max. empfohlener Querzug | 7 kN |
| Max. empfohlene zentr. Zuglast für FUS 2,0 mm | 5 kN |
| Max. empfohlene zentr. Zuglast für FUS 2,5 mm | 7 kN |
| Profi / DIY | Profi |
| VDS-Zulassung | Ja |
| Inhalt | 5 |
