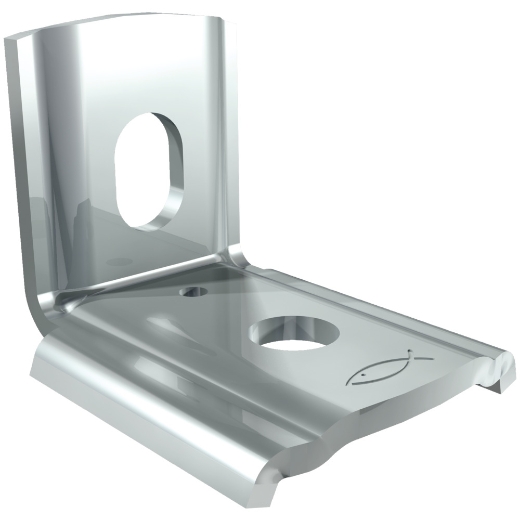

Montagewinkel MWU 90° (8,5)
-
Konstruktionselemente - Montagewinkel MW 90° und MWU 90°
Beschreibung
Die Konstruktionselemente fischer Montagewinkel MW 90° und MWU 90° schaffen mit der Schiebemutter FSM Clix P passgenaue und einfache Verbindungen von Montageschienen miteinander oder zum Untergrund. Die speziellen Haltelaschen ermöglichen das passgenaue Einsetzen des MW 90° längs und quer zum Schienenprofil FLS. Der MWU kann direkt am Untergrund platzsparend befestigt werden. Die Ausführung mit galvanischer Verzinkung ist für Installationen in Gebäuden geeignet.
Vorteile
- Die flache Seite mit Langloch des MWU 90°-Montagewinkel ermöglicht die Montage direkt an den Untergrund für eine platzsparende Befestigung.
- Die Standardlochung der Montagewinkel erlaubt den exakten Anschluss mittels FSM Clix P-Schiebemutter und Schraube an FLS-Montageschienen.
Technische Daten
| GTIN/EAN | 4048962265286 |
| Artikelnummer | 538667 |
| Verpackungsvariante | Faltschachtel |
| Installationsdrehmoment | 10 Nm |
| Loch-ø | 8,5 mm |
| Max. empfohlener Querzug | 1 kN |
| Winkel | 90 ° |
| Max. empfohlene zentr. Zuglast für FLS 17/1.0 und FLS 30/1.0 | 1,5 kN |
| Max. empfohlene zentr. Zuglast für FLS 37/1.2 | 2 kN |
| Profi / DIY | Profi |
| VDS-Zulassung | Ja |
| Inhalt | 25 |
