Montagewinkel MW 90°
-
Konstruktionselement - Montagewinkel MW.
Beschreibung

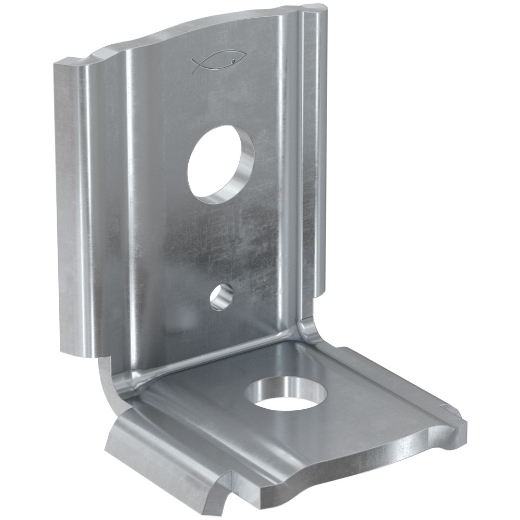

Der fischer Montagewinkel MW 27-90° dient zur Aussteifung von Tragkonstruktionen. Die Lochung der Verbindungselemente gewährleistet eine passgenaue Montage mit der MS-Schiene und ALK-Konsole.
Vorteile

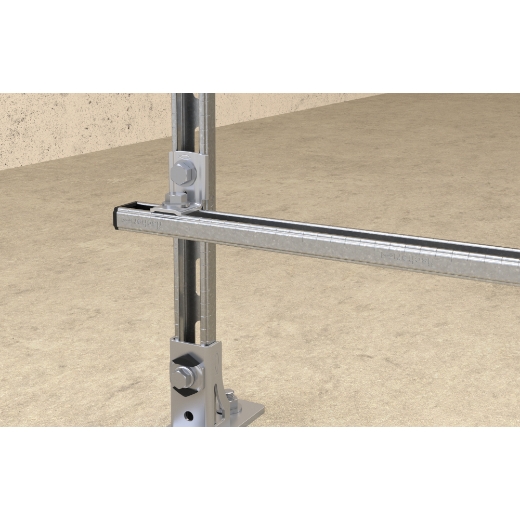

- Die individuell entwickelten Haltelaschen am MW-90°-Montagewinkel ermöglichen die formschlüssige Montage längs und quer zur Schienenrichtung und flexibilisieren die Schienenverbindung.
- Die Standardlochung der Montagewinkel erlaubt den exakten Anschluss mittels FSM Clix P-Schiebemutter und Schraube an FLS-Montageschienen.
Technische Daten
| GTIN/EAN | 4048962265293 |
| Artikelnummer | 538668 |
| Verpackungsvariante | Faltschachtel |
| Installationsdrehmoment | 10 Nm |
| Loch-ø | 8,5 mm |
| Max. empfohlener Querzug | 1 kN |
| Winkel | 90 ° |
| Max. empfohlene zentr. Zuglast für FLS 17/1.0 und FLS 30/1.0 | 1,5 kN |
| Max. empfohlene zentr. Zuglast für FLS 37/1.2 | 2 kN |
| Profi / DIY | Profi |
| VDS-Zulassung | Ja |
| Inhalt | 50 |
