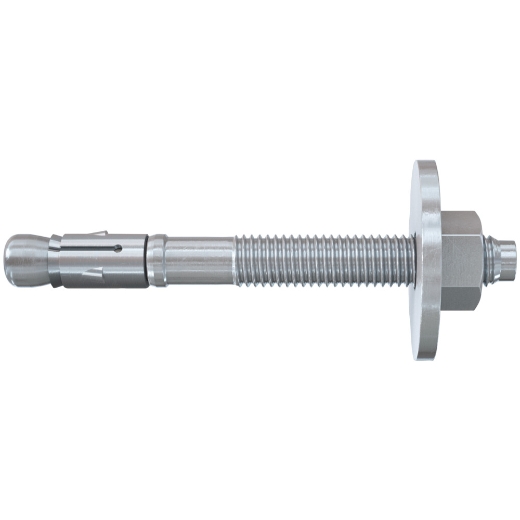

Bolzenanker FBZ 12/10 GS
-
Die wirtschaftliche Lösung für alle Standardbefestigungen.
Beschreibung
Der fischer Bolzenanker FBZ GS mit großer Scheibe ist der wirtschaftliche Stahlanker für gerissenen Beton. Mit dem FBZ GS werden die einwirkenden Lasten sicher in den Untergrund eingeleitet. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen.
Vorteile
- Sichere Funktion und einfache Montage.
- Zwei Verankerungstiefen für mehr Flexibilität in der Anwendung.
- Verwendung von Hohlbohrern und Diamantbohrkronen in der Europäisch Technischen Bewertung ETA geregelt.
- Sortiment: M8 – M16, lieferbar in galvanisch verzinktem Stahl und nicht rostendem Stahl.
Technische Daten
| GTIN/EAN | 4048962305579 |
| Artikelnummer | 543408 |
| Ankerlänge | 110 mm |
| Bohrernenndurchmesser | 12 mm |
| Gewindemaß (mm) | 12 mm |
| Material | Galvanisch verzinkter Stahl |
| Gewinde | M12 |
| Max. Dicke des Anbauteils | 10 mm |
| Max. Nutzlänge hef,stand./hef,min. | 10 / 30 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage | 99 mm |
| U-Scheibe (Außendurchmesser x Dicke) | 30 x 3 mm |
| Verankerungstiefe (reduziert) | 50 mm |
| Verankerungstiefe (standard) | 70 mm |
| Verankerungstiefe hef,max/hef,min | 70 / 50 mm |
| Profi / DIY | Profi |
| Vorsteckmontage | Ja |
| Durchsteckmontage | Ja |
| Abstandsmontage | Nein |
| Gewindemaß imperial | #12 |
| ETA-Zulassung | Ja |
| VDS-Zulassung | Ja |
| Inhalt | 20 |
Technologie
- Der FBZ GS ist geeignet für die Vor- und Durchsteckmontage.
- Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
- Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.
