UltraCut FBS II 10x90 35/25/5 US R

  • Die leistungsstarke Betonschraube für höchsten Montagekomfort im Außenbereich

Produktbild
Produktbild
Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild
Anwendungsbild
Anwendungsbild
Produktbild
Produktbild
Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Einbauzeichnung
Anwendungsbild
Anwendungsbild
Anwendungsbild
Anwendungsbild

Beschreibung

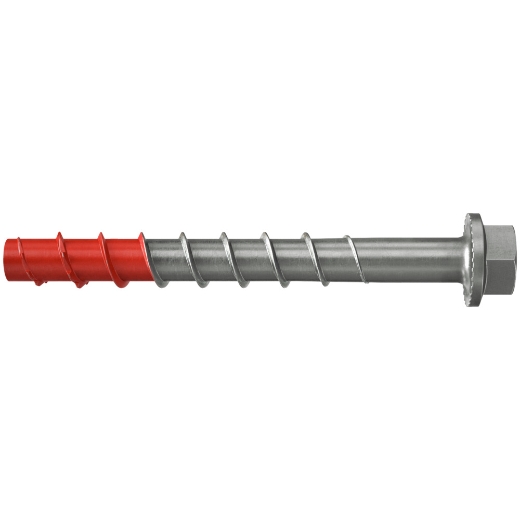

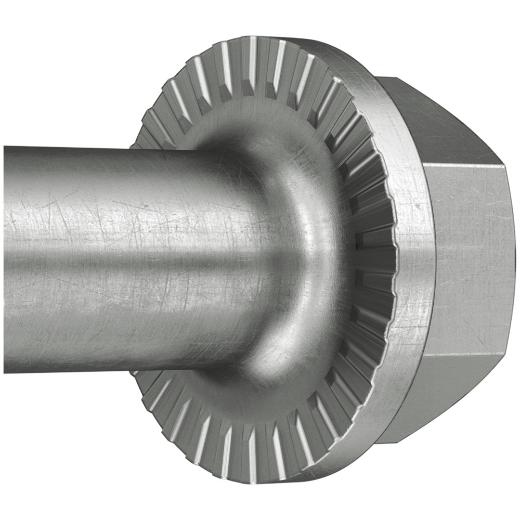

Die fischer Betonschraube UltraCut FBS II US R mit der speziell gehärteten roten Spitze, ist eine leistungsstarke Verankerungslösung für eine schnelle Montage. Die Betonschraube mit der angepressten Unterlegscheibe ist ideal für Anwendungen im Außenbereich oder in Feuchträumen. Die Europäische Technische Bewertung für gerissenen und ungerissenen Beton sowie für seismische Belastungen und die Brandeignung für die Feuerwiderstandsklasse R 120 garantieren ein zusätzliches Plus an Sicherheit. Die Sägezahngeometrie ermöglicht eine schnelle und kräftesparende Montage. Bei der Montage in Decken und Böden ist keine Bohrlochreinigung erforderlich. Die spreizdruckfreie Verankerung ermöglicht geringste Rand- und Achsabstände.

Vorteile

  • Die speziell gehärtete rote Spitze gewährleistet eine spürbar schnellere und sichere Montage.
  • Die Ausführung der Betonschraube in Edelstahl gewährleistet einen sehr hohen Korrosionsschutz und ermöglicht hierdurch eine Anwendung in Feuchträumen und im Außenbereich.
  • Die spezielle Sägezahngeometrie ermöglicht ein schnelles Einschneiden in den Beton.
  • Bei vertikaler Montage (in Decken und Böden) und der Verwendung von Hohlbohrern ist eine Bohrlochreinigung nicht erforderlich. Bei Bohrungen in den Boden muss 3x Bohrdurchmesser tiefer gebohrt werden.
  • Die ETA Bewertung deckt die Anwendung in gerissenem Beton, sowie die seismischen Leistungskategorien C1 und C2 ab.
  • Die zulassungskonforme Justage erlaubt es, die Betonschraube 2x zu lösen, das Anbauteil zu unterlegen und/oder auszurichten.
  • Drei zugelassene Einschraubtiefen ermöglichen den Einsatz für unterschiedlichste Anwendungen und sorgen damit für eine große Flexibilität.
  • Die kurze Ausführung mit reduzierter Einschraubtiefe ermöglicht eine geringe Bohrlochtiefe, schnelle Montage und weniger Bewehrungstreffer.

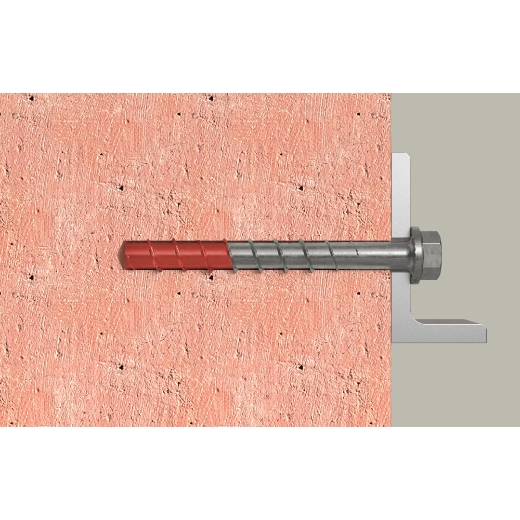

  • Die Betonschraube FBS II 6-10 aus galvanisch verzinktem Stahl, mehrfachbeschichtetem Stahl CP und Edelstahl besitzt eine ETA für die Steine Mauerziegel Mz (EN771-1), Kalksandsvolsltein KS (EN771-2) und Kalksandlochstein KSL (EN771-2) für den flexiblen Einsatz in unterschiedlichen Untergründen.
  • Bei der Montage der Betonschraube FBS II 6-10 aus galvanisch verzinktem Stahl, mehrfachbeschichtetem Stahl und Edelstahl in Mauerwerk kann auch zwischen den Fugen und in der Gruppe, bei verputzten Mauerwerks-Untergründen, montiert werden.

Technische Daten

GTIN/EAN 4048962308242
Artikelnummer 543572
Antrieb SW 15
Bohrernenndurchmesser 10 mm
Nominelle Einbindetiefe / Anbauteildicke 85 / 5 mm
Einschraubtiefe 55 mm
Material Nicht rostender Stahl
Prüfzeichen / Zulassungen ETA - Europäisch Technische Bewertung
Verpackungsvariante Faltschachtel

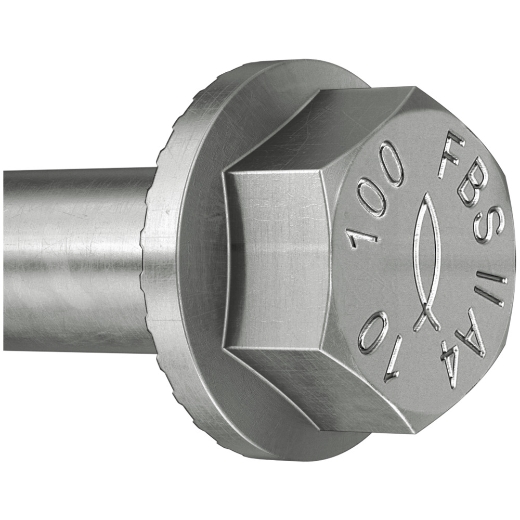

Kopf-ø 20,5 mm
Max. Dicke des Anbauteils 35 mm
Min. Bohrlochtiefe bei Durchsteckmontage 100 mm
Schlüsselweite 15 mm
Schraubenabmessung 12,0x90 mm
Schraubenlänge 90 mm
Profi / DIY Profi
Schraubendurchmesser 10 mm
ETA-Zulassung Ja
VDS-Zulassung Ja
Inhalt 50

Technologie

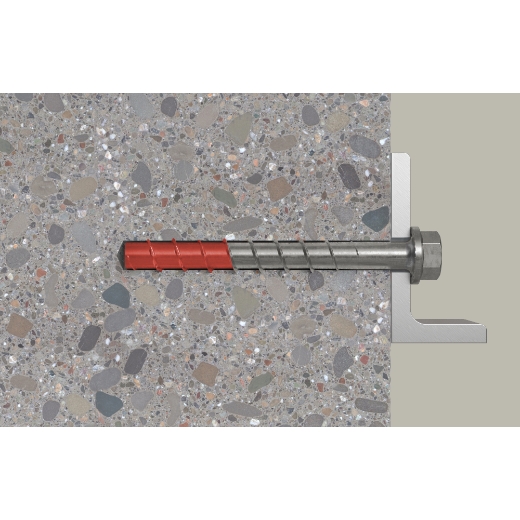

  • Die UltraCut FBS II R ist geeignet für die Durchsteckmontage.
  • Bei Montage in Decke und Boden oder unter Verwendung von Hohlbohrern ist eine Bohrlochreinigung nicht erforderlich. Bei Bohrungen im Boden muss 3x Bohrdurchmesser tiefer gebohrt werden.
  • Zur Montage wird ein Tangential-Schlagschrauber mit Schlagschrauber tauglicher Nuss empfohlen.
  • Mit Anliegen des Schraubenkopfes am Anbauteil ist die korrekte Montage der Schraube gewährleistet (optische Setzkontrolle).
