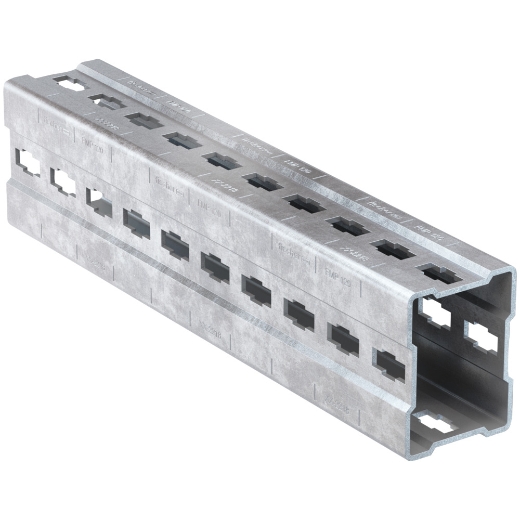

Montageprofil FMP 120 - 3m
-
Stabiles Basiselement zur Befestigung von schweren Rohrleitungen
Beschreibung
Die fischer Montageprofile FMP sind die optimalen Basiselemente des fischer Massiven Schienensystems FMS zur Befestigung von schweren Rohrleitungen und massiven Konstruktionen. Die Montageprofile FMP bestehen aus Vierkantprofilen in 3 Bauhöhen. Die Formlochung auf allen Seiten des Montageprofils erlaubt den Anbau von Konstruktionselementen auf allen Seiten als Basis für eine formschlüssige Befestigung. Die eingeprägte Skalierung vereinfacht das Ablängen der Montgeprofile FMP und gewährleistet den korrekten Anbau der Konstruktionselemente. Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien.
Vorteile
- Übersichtliches Produktsortiment aus Profilen und Konstruktionselementen ermöglicht die Montage vor Ort ohne Vorfertigung und reduziert dadurch Kosten und Zeitaufwand erheblich.
- Die fischer Massiven Schienenprofile erlauben eine Verarbeitung durch ausschließlich rechtwinkliges Zuschneiden und mindern somit Verschnitt und Materialkosten.
- Die Konstruktion mit dem fischer Massivem Schienensystem FMS generiert auch eine Befestigungsbasis für dynamische Lasten und macht das System universell einsetzbar.
- Das vollständig feuerverzinkte Produktsortiment gewährleistet eine Verarbeitung vor Ort ohne nachträgliche Beschichtung und vereinfacht und beschleunigt den Montageprozess nachhaltig.
- Die Ausführung in Feuerverzinkung mit hoher Schichtdicke eignet sich für die Installationen im Freien und in korrosiver Umgebung.
- Die eingeprägte Skalierung vereinfacht das Ablängen der Montageprofile FMP und gewährleistet den korrekten Anbau der Konstruktionselemente.
Technische Daten
| GTIN/EAN | 4048962338621 |
| Artikelnummer | 547797 |
| Breite | 90 mm |
| Empf. Scherspannung | 14,64 kN/cm² |
| Empf. Zugspannung | 25,36 kN/cm² |
| Gewicht | 35,55 kg |
| Höhe | 120 mm |
| Profilgewicht | 11,85 kg/m |
| Profilquerschnitt | 13,37 cm² |
| Stärke | 4 mm |
| Streckgrenze | 35,5 kN/cm² |
| Torsions-Trägheitsmoment | 328,8 cm<sup>4</sup> |
| Trägheitsmoment | 177,46 cm<sup>4</sup> |
| Trägheitsradius | 3,64 cm |
| Widerstandsmoment | 39,44 cm³ |
| Profi / DIY | Profi |
| Torsions-Widerstandsmoment | 73,19 cm³ |
| Länge | 3.000 mm |
| VDS-Zulassung | Ja |
| Inhalt | 1 |
Optionales Zubehör (nicht im Lieferumfang enthalten)
-
Endkappe FMEC 120 4048962338720 -
L-Anschlusselement FMCE M12 4048962338836
-
Schienenverbinder FMPC 120 4048962391817
-
Hammerkopf-Steckverbinder FMHB 4048962338744
-
Innengewinde-Verbinder FMHI M12 4048962446593
-
Sattelflansch FMSF 120M 4048962338904
-
Montagewinkel FMA 120 4048962339109
