DuoXpand 10x120 T
-
Mit cleverem Biss verankern
Beschreibung
Der fischer Langschaftdübel DuoXpand mit zwei Verankerungstiefen ist mit der fischer Senkkopfschraube für Mehrfachbefestigungen von nichttragenden Systemen in Beton, Mauerwerk und Porenbeton zugelassen. Durch seine spezielle Lamellengeometrie und der Materialkombination verspreizt sich der Dübel optimal und materialschonend im jeweiligen Baustoff. Das Sortiment umfasst die Durchmesser 8 und 10 und Dübellängen bis 230 mm. Der DuoXpand mit der Senkkopfschraube ist besonders für die Befestigung von Holzkonstruktionen geeignet.
Vorteile
- Die abgestimmte Kombination aus Design und Material beißt sich perfekt in alle Baustoffe und ermöglicht den universellen Einsatz.
- Die spezielle Lamellengeometrie verspreizt sich materialschonend im jeweiligen Baustoff. Dies vermeidet Brüche in porösen Baustoffen und ermöglicht randnahe Verankerungen.
- Der graue Grundkörper aus hochwertigem Nylon bietet starken Halt, während die rote Materialkomponente für Flexibilität und optimales Aufspreizen sorgt.
- Die Europäische Technische Bewertung (ETA-21/0324) für Mehrfachbefestigung von nichttragenden Systemen gewährleistet sicheren Halt in allen Baustoffklassen.
- DuoXpand 10 in den Längen 80, 100, 180 und 200 mm ist geeignet für die Verankerung unter seismischer Einwirkung in Mauerwerk aus Hohl- oder Lochsteinen (ETA-22/0186).
- Die vormontierte Sicherheitsschraube ist perfekt auf den Dübel abgestimmt und sorgt für Zeitersparnis bei der Montage.
Technische Daten
| GTIN/EAN | 4048962440188 |
| Artikelnummer | 562157 |
| Antrieb | Innenstern TX |
| Bohrernenndurchmesser | 10 mm |
| Dübellänge | 120 mm |
| Farbe | grau |
| Ausführung | Mit Rand und Schraube |
| Material | Galvanisch verzinkter Stahl |
| Oberfläche (Schraube) | Galvanisch verzinkter Stahl |

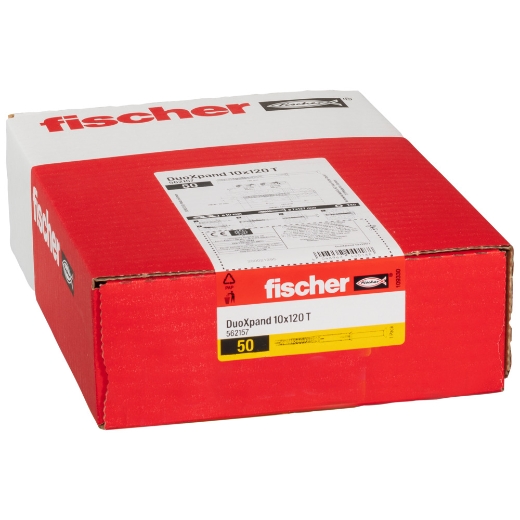

| Verpackungsvariante | Faltschachtel |
| Min. Bohrlochtiefe bei Durchsteckmontage | 130 mm |
| Nutzlänge bei Verankerungstiefe 50 mm | 70 mm |
| Nutzlänge bei Verankerungstiefe 70 mm | 50 mm |
| Vorsteckmontage | Nein |
| Durchsteckmontage | Ja |
| Abstandsmontage | Nein |
| ETA-Zulassung | Ja |
| Inhalt | 50 |
Technologie
- Der DuoXpand ist geeignet für die Durchsteckmontage.
- In Vollbaustoffen garantiert das abgestimmte Produktdesign eine gleichmäßige Lastverteilung in den Untergrund.
- Im Lochsteinmauerwerk spreizen die Lamellen am Steinsteg und bilden im Hohlraum einen Hinterschnitt aus. Die Dübelgeometrie gewährleistet eine materialschonende Krafteinleitung, somit werden poröse Steinstege nicht zerstört.
- Besonders geeignet für die Befestigung von Holzkonstruktionen.
Downloads
ETA - Europäisch technische Bewertung
Europäische Technische Bewertung für fischer Langschaftdübel DuoXpand - Kunstoffdübel für redundante nichttragende Systeme in Beton und Mauerwerk
Brandprüfung Untersuchungsbericht
fischer Langschaftdübel DuoXpand 10 unter Brandbelastung
DOP - Declaration of Performance
Leistungserklärung für fischer Langschaftsdübel DuoXpand (Kunststoffdübel für die Verwendung in Beton und Mauerwerk)
