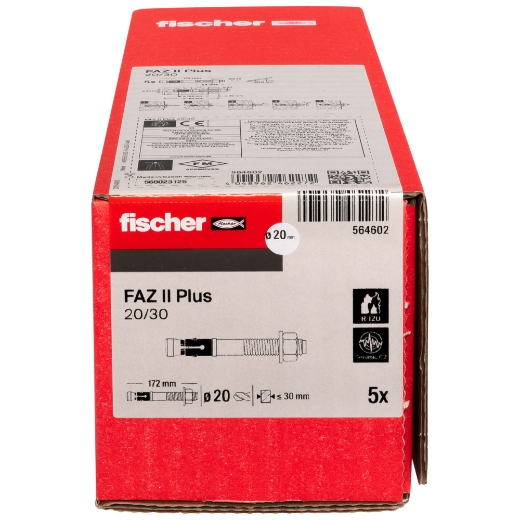

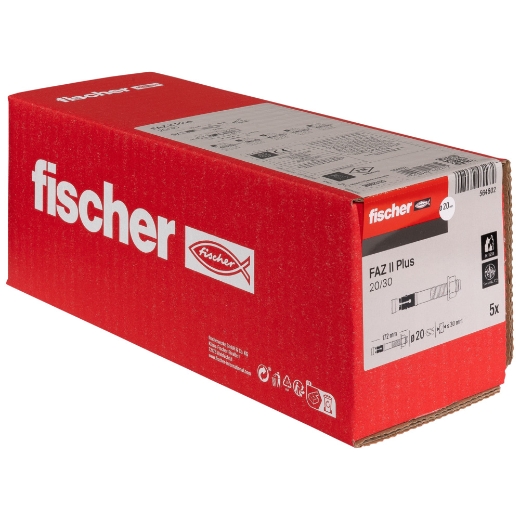

Bolzenanker FAZ II Plus 20/30

Wichtigste Daten

Schnelle und einfache Montage ohne Bohrlochreinigung (M8-M24).
Entscheidende Erhöhung der Quertragfähigkeit durch die neue Bewertung (ETA) - weniger Befestigungspunkte und kleinere Ankerplatten sparen Zeit und Kosten.
Millimetergenaues Anpassen an die Lasten durch die variablen Verankerungstiefen.
Höchste seismische Lasten der Leistungskategorie C1 mit und ohne die Verwendung der Verfüllscheibe FFD.

Beschreibung

Der fischer Bolzenanker FAZ II Plus ist der Stahlanker für höchste Ansprüche mit hohen Quertragfähigkeiten und breitem Anwendungsfeld. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II Plus kann durch Wegfall der Bohrlochreinigung einfacher und schneller gesetzt werden (M8-M24). Der bewährte Spreizclip leitet die Lasten sicher in den Beton ein und ermöglicht eine sofort belastbare, hohe Tragfähigkeit. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen.

Vorteile

Schnelle und einfachere Montage ohne Bohrlochreinigung (M8-M24).
Zahlreiche Prüfgutachten für unterschiedliche Untergrundmaterialien (Beton C12/15-C80/95, Stahlfaserbeton (aBG), Kalksandvollstein) erhöhen die Anzahl der Einsatz- und Anwendungsfelder.
Mit der neuen Bewertung (ETA) erhöhen sich die Quertragfähigkeiten entscheidend. Dadurch werden weniger Befestigungspunkte und Anker benötigt.
Die neue ETA bestätigt den Einsatz des FAZ II Plus für dynamische Beanspruchung für die Durchmesser M16-M24.
Der schnelle Montagevorgang des FAZ II Plus ermöglicht für dynamische Anwendungen mit geringen Lastzyklen (M16-24) eine effiziente Befestigungslösung mit einer direkten Belastbarkeit des Befestigungspunkts.
Die ETA Bewertung stellt zusammen mit weiteren Prüfgutachten (RWS, ZTV, ETK) hohe Lasten im Brandfall sicher.
Der FAZ II Plus ermöglicht die Aufnahme von hohen seismischen Lasten der Leistungskategorie C1 und C2 für die Durchmesser M10-M24 mit und ohne Verwendung der Verfüllscheibe FFD bei der Installation.

Technische Daten

GTIN/EAN	4048962462272
Artikelnummer	564602
Ankerlänge	172 mm
Bohrernenndurchmesser	20 mm
Brandschutz relevant	Ja
Gewindemaß (mm)	20 mm
Material	Galvanisch verzinkter Stahl
Verpackungsvariante	Faltschachtel
Gewinde	M20
Installationsdrehmoment	200 Nm
Max. Dicke des Anbauteils	30 mm
Max. Nutzlänge hef,stand./hef,min.	30 / - mm
Min. Bohrlochtiefe bei Durchsteckmontage	155 mm
Max. Anbauteildicke (standard)	30 mm
Schlüsselweite	30 mm
Seismic-Zulassung	C1 / C2
U-Scheibe (Außendurchmesser x Dicke)	37 x 3 mm
Verankerungstiefe (standard)	100 mm
Verankerungstiefe hef,max/hef,min	100 / - mm
Profi / DIY	Profi
Vorsteckmontage	Ja
Durchsteckmontage	Ja
Abstandsmontage	Nein
Feuerwiderstandsklasse	R120
Gewindemaß imperial	sonstige
ETA-Zulassung	Ja
DIBT-Zulassung	Ja
ICC-Zulassung	Ja
Inhalt	5

Technologie

Der FAZ II Plus ist geeignet für die Vor- und Durchsteckmontage und durch das lange Gewinde auch optimal für Abstandsmontagen.
Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.
Bei Serienmontage empfehlen wir die Verwendung der Bolzenanker-Setzwerkzeuge FABS bzw. FA-ST II.
