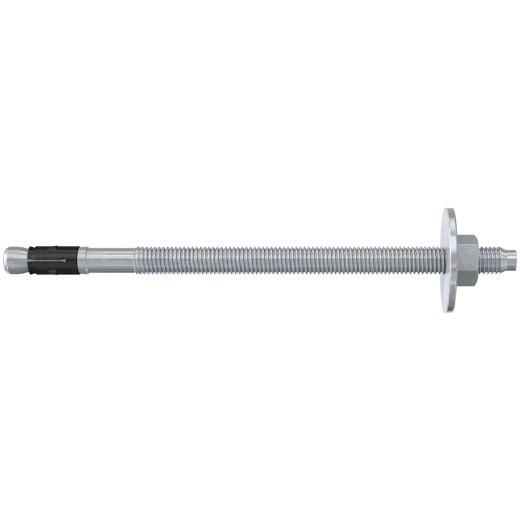

Bolzenanker FAZ II Plus 12/180 GS
-
Mit großer Unterlegscheibe. Für höchste Ansprüche. Kraftvoll und flexibel.
Beschreibung
Der fischer Bolzenanker FAZ II Plus GS mit großer Scheibe ist der Stahlanker für höchste Ansprüche. Mit dem Stahlanker aus galvanisch verzinktem Stahl werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II Plus GS kann dank der variablen Verankerungstiefen und der einfachen Montage besonders flexibel eingesetzt werden. Der bewährte Spreizclip leitet die Lasten besonders sicher in den Beton ein und ermöglicht die höchste Tragfähigkeit.
Vorteile
- Die FAZ II Plus GS sind durch die vormontierte große U-Scheibe für die Befestigung von Stahlanbauteilen mit Langlöchern geeignet, ermöglichen ein noch besseres Ausrichten und sorgen so für reduzierten Montageaufwand.
- Schnelle und einfachere Montage ohne Bohrlochreinigung (M8-M24).
- Zahlreiche Prüfgutachten für unterschiedliche Untergrundmaterialien (Beton C12/15-C80/90, Stahlfaserbeton (aBG), Kalksandvollstein) erhöhen die Anzahl der Einsatz- und Anwendungsfelder.
- Mit der neuen Bewertung (ETA) erhöhen sich die Quertragfähigkeiten entscheidend. Dadurch werden weniger Befestigungspunkte und Anker benötigt.
- Die ETA Bewertung stellt zusammen mit weiteren Prüfgutachten (RWS, ZTV, ETK) hohe Lasten im Brandfall sicher.
- Ein externes unabhängiges Gutachten bestätigt die Nutzungsdauer von Verankerungen bis 120 Jahre. Somit überdauert der FAZ II Plus ein ganzes Jahrhundert und ist perfekt für große, langlebige Bauprojekte geeignet (M10-M16).
- Die variablen Verankerungstiefen ermöglichen ein millimetergenaues Anpassen an die Lasten.
Technische Daten
| GTIN/EAN | 4048962462845 |
| Artikelnummer | 564659 |
| Ankerlänge | 280 mm |
| Bohrernenndurchmesser | 12 mm |
| Gewindemaß (mm) | 12 mm |
| Material | Galvanisch verzinkter Stahl |
| Gewinde | M12 |
| Installationsdrehmoment | 60 Nm |
| Max. Dicke des Anbauteils | 180 mm |
| Max. Nutzlänge hef,stand./hef,min. | 180 / 200 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage | 270 mm |
| Max. Anbauteildicke (reduziert) | 200 mm |
| Max. Anbauteildicke (standard) | 180 mm |
| Schlüsselweite | 19 mm |
| Seismic-Zulassung | C1 / C2 |
| U-Scheibe (Außendurchmesser x Dicke) | 44 x 4 mm |
| Verankerungstiefe (reduziert) | 50 mm |
| Verankerungstiefe (standard) | 70 mm |
| Verankerungstiefe hef,max/hef,min | 70 / 50 mm |
| Vorsteckmontage | Ja |
| Durchsteckmontage | Ja |
| Abstandsmontage | Nein |
| Feuerwiderstandsklasse | R120 |
| ETA-Zulassung | Ja |
| DIBT-Zulassung | Ja |
| Inhalt | 20 |
Technologie
- Der FAZ II Plus GS ist geeignet für die Vor- und Durchsteckmontage und auch optimal für Abstandsmontagen.
Downloads
ETA - Europäisch technische Bewertung
Europäische Technische Bewertung für fischer Bolzenanker FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR - Mechanische Dübel zur Verwendung im Beton
DIBt, nationale deutsche Zulassung
Allgemeine Bauartgenehmigung - fischer Bolzenanker FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR zur Verankerung in Stahlfaserbeton
Zulasssungsdokument FMS
FM Approval - Certificate of Compliance
DOP - Declaration of Performance
Leistungserklärung für fischer Bolzenanker FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR (Mechanischer Dübel für den Einsatz in Beton)
