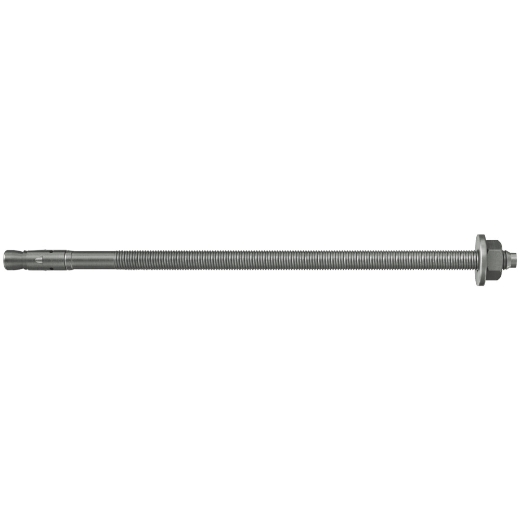

Bolzenanker FAZ II Plus 16/160 GS R
-
Mit großer Unterlegscheibe. Für höchste Ansprüche. Kraftvoll und flexibel.
Beschreibung

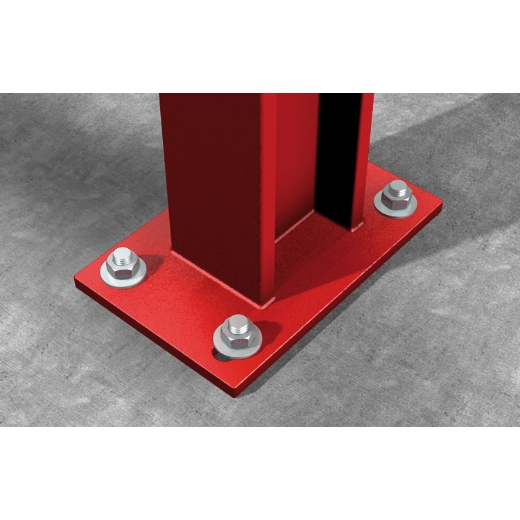

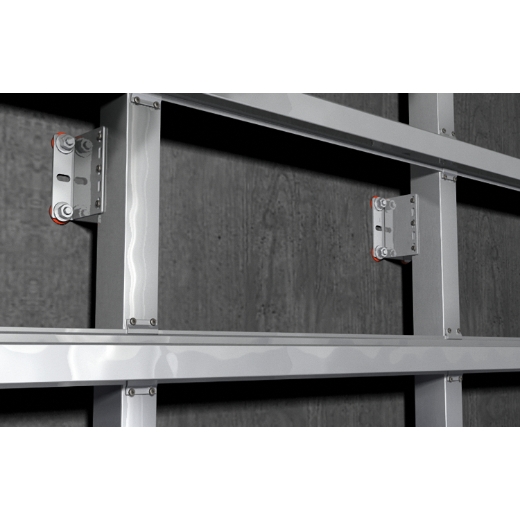

Der fischer Bolzenanker FAZ II Plus GS nicht rostender Stahl mit großer Scheibe ist der Stahlanker für höchste Ansprüche. Mit dem Stahlanker aus nicht rostendem Stahl werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II Plus GS nicht rostender Stahl kann dank der variablen Verankerungstiefen und der einfachen Montage besonders flexibel eingesetzt werden. Der bewährte Spreizclip leitet die Lasten besonders sicher in den Beton ein und ermöglicht höchste Tragfähigkeit. Mit der Ausführung aus nicht rostendem Stahl werden Lasten im Außenbereich befestigt. Ideal ist der Stahlanker mit großer Scheibe beispielsweise für die Befestigung von Stahlbauteilen oder Fassadenunterkonstruktionen mit Langlöchern.
Vorteile
- Die FAZ II Plus GS sind durch die vormontierte große U-Scheibe für die Befestigung von Stahlanbauteilen mit Langlöchern geeignet, ermöglichen ein noch besseres Ausrichten und sorgen so für reduzierten Montageaufwand.
- Schnelle und einfachere Montage ohne Bohrlochreinigung (M8-M24).
- Zahlreiche Prüfgutachten für unterschiedliche Untergrundmaterialien (Beton C12/15-C80/90, Stahlfaserbeton (aBG), Kalksandvollstein) erhöhen die Anzahl der Einsatz- und Anwendungsfelder.
- Mit der neuen Bewertung (ETA) erhöhen sich die Quertragfähigkeiten entscheidend. Dadurch werden weniger Befestigungspunkte und Anker benötigt.
- Die ETA Bewertung stellt zusammen mit weiteren Prüfgutachten (RWS, ZTV, ETK) hohe Lasten im Brandfall sicher.
- Ein externes unabhängiges Gutachten bestätigt die Nutzungsdauer von Verankerungen bis 120 Jahre. Somit überdauert der FAZ II Plus ein ganzes Jahrhundert und ist perfekt für große, langlebige Bauprojekte geeignet (M10-M16).
- Die variablen Verankerungstiefen ermöglichen ein millimetergenaues Anpassen an die Lasten.
Technische Daten
| GTIN/EAN | 4048962462951 |
| Artikelnummer | 564670 |
| Ankerlänge | 283 mm |
| Bohrernenndurchmesser | 16 mm |
| Gewindemaß (mm) | 16 mm |
| Material | Nicht rostender Stahl |

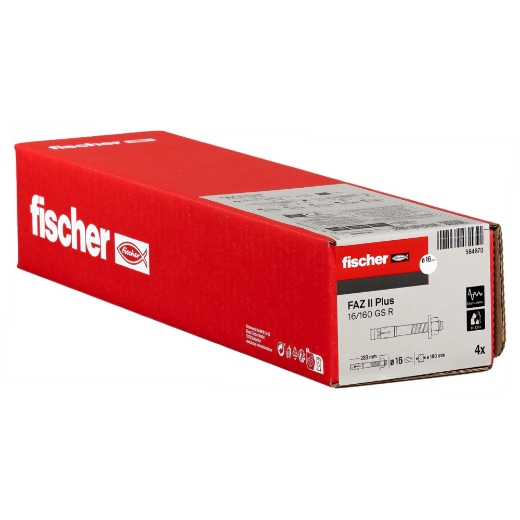

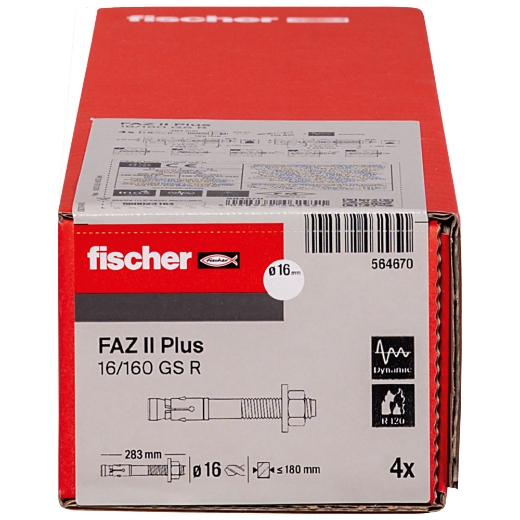

| Verpackungsvariante | Faltschachtel |
| Gewinde | M16 |
| Installationsdrehmoment | 110 Nm |
| Max. Dicke des Anbauteils | 160 mm |
| Max. Nutzlänge hef,stand./hef,min. | 160 / 180 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage | 270 mm |
| Max. Anbauteildicke (reduziert) | 180 mm |
| Max. Anbauteildicke (standard) | 160 mm |
| Schlüsselweite | 24 mm |
| Seismic-Zulassung | C1 / C2 |
| U-Scheibe (Außendurchmesser x Dicke) | 56 x 5 mm |
| Verankerungstiefe (reduziert) | 65 mm |
| Verankerungstiefe (standard) | 85 mm |
| Verankerungstiefe hef,max/hef,min | 85 / 65 mm |
| Vorsteckmontage | Ja |
| Durchsteckmontage | Ja |
| Abstandsmontage | Nein |
| Feuerwiderstandsklasse | R120 |
| ETA-Zulassung | Ja |
| DIBT-Zulassung | Ja |
| Inhalt | 4 |
Technologie

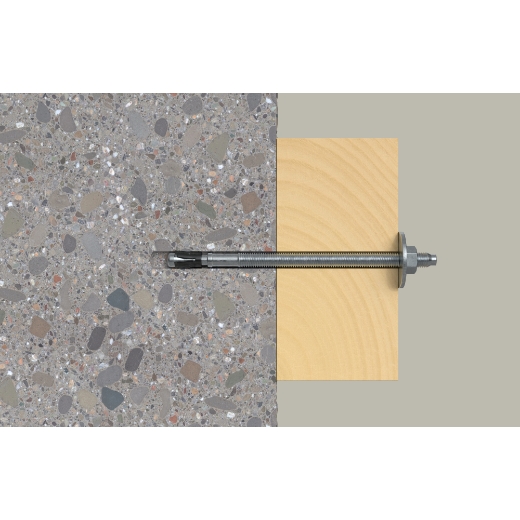

- Der FAZ II Plus GS ist geeignet für die Vor- und Durchsteckmontage und auch optimal für Abstandsmontagen.
Downloads
ETA - Europäisch technische Bewertung
Europäische Technische Bewertung für fischer Bolzenanker FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR - Mechanische Dübel zur Verwendung im Beton
ETA - Europäisch technische Bewertung
Europäische Technische Bewertung für fischer Bolzenanker FAZ II Plus dynamic - Nachträglich eingebaute Befestigungsmittel in Beton unter ermüdungsrelevanter zyklischer Beanspruchung
DIBt, nationale deutsche Zulassung
Allgemeine Bauartgenehmigung - fischer Bolzenanker FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR zur Verankerung in Stahlfaserbeton
Zulasssungsdokument FMS
FM Approval - Certificate of Compliance
DOP - Declaration of Performance
Leistungserklärung für fischer Bolzenanker FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR (Mechanischer Dübel für den Einsatz in Beton)
DOP - Declaration of Performance
Leistungserklärung für fischer Bolzenanker FAZ II Plus dynamic (Nachträgliche Befestigung in gerissenem oder ungerissenem Beton)
