Hohldeckenanker FHY M10

Wichtigste Daten

Höchste Flexibilität und Montagefreundlichkeit: Anker verspreizt sich im Hohlraum und im Vollbaustoff und kann bis 5 cm an Spannlitze herangesetzt werden.
Vollumfassendes Sortiment für Befestigungen im Innen- und Außenbereich.
Allgemeine Bauartgenehmigung für Einzelbefestigung und ETA-Zulassung für Mehrfachbefestigung als zusätzliches Plus an Sicherheit.
Brandzulassung gilt bereits ab 25 mm Spiegeldicke für noch vielseitigere Anwendungsmöglichkeiten.
Schnelle und einfache Montage ohne Spezialwerkzeug.

Beschreibung

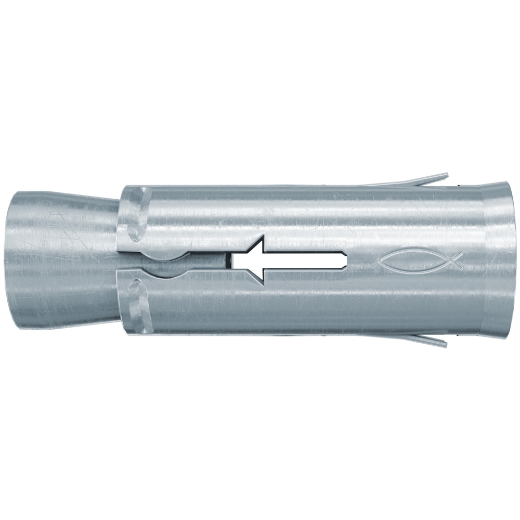

Der fischer Hohldeckenanker FHY ist ein Innengewindeanker aus galvanisch verzinktem Stahl. Der FHY wird in der Vorsteckmontage mit der Hand ins Bohrloch gesetzt und mit dem Hammer bündig zur Oberfläche des Baustoffes eingetrieben. Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen. Im Hohlraum spreizt diese auf und im Vollbaustoff verspannt sich diese gegen die Bohrlochwand. Der fischer Hohldeckenanker FHY ist ideal für die Befestigung von Rohrleitungen, Kabeltrassen, Lüftungsleitungen in Spannbeton-Hohlplattendecken im Innenbereich.

Vorteile

Durch das Wirkprinzip des Ankers kann der FHY im Hohlraum oder im Vollbaustoff bis zu 5 cm an die Spannlitze heran eingesetzt werden. Dies sorgt für höchste Flexibilität und Montagefreundlichkeit.
Der angeprägte Rand verhindert ein Tieferrutschen der Ankerhülse in den Hohlraum und ermöglicht so eine problemlose Montage.
Die optimierte Geometrie minimiert die Setzenergie und ermöglicht so die Verwendung bei sehr beengten Platzverhältnissen. Dies sorgt für eine anwenderfreundliche Montage.
Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung.
In der Edelstahl-Ausführung ist der FHY auch für Befestigungen im Außenbereich geeignet.
Die ETA-Zulassung des FHY für Mehrfachbefestigung sowie die Allgemeine Bauartgenehmigung für Einzelbefestigung sorgen für ein zusätzliches Plus an Sicherheit.

Technische Daten

GTIN/EAN	4048962469769
Artikelnummer	566669
Ankerlänge	52 mm
Bohrernenndurchmesser	16 mm
Brandschutz relevant	Ja
Material	Galvanisch verzinkter Stahl

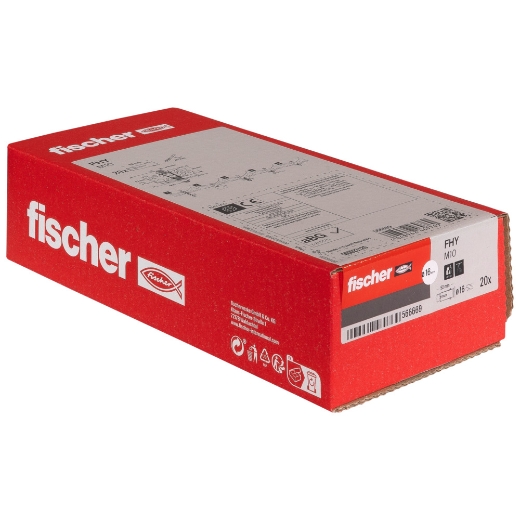

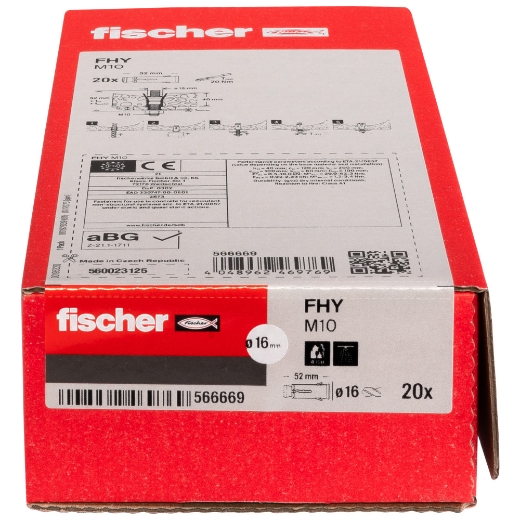

Verpackungsvariante	Faltschachtel
Innengewinde	M10
Max. Einschraubtiefe	60 mm
Min. Bohrlochtiefe	65 mm
Min. Einschraubtiefe	52 mm
Min. Verankerungstiefe	40 mm
Profi / DIY	Profi
Vorsteckmontage	Ja
Durchsteckmontage	Nein
Abstandsmontage	Nein
ETA-Zulassung	Ja
DIBT-Zulassung	Ja
Inhalt	20

Technologie

Der FHY ist geeignet für die Vorsteckmontage.
Den Hohldeckenanker FHY von Hand ins Bohrloch einsetzen und mit dem Hammer bündig zur Oberfläche des Verankerungsgrunds eintreiben.
Zum Verspreizen muss sich der Vorsteckanker FHY am Anbauteil abstützen können.
Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen, spreizt die Hülse im Hohlraum auf oder verspannt sie im Vollbaustoff gegen die Bohrlochwand.
Schraubenlänge ls = Mindesteinschraubtiefe e2 + Dicke des Anbauteils tfix + Dicke der Unterlegscheibe (bei Gewindestange: + Höhe der Mutter)
