Hohldeckenanker FHY M6 R
-
Der montagefreundliche Innengewindeanker aus A4 nicht rostendem Stahl für Befestigungen in Spannbeton-Hohlplatten.
Beschreibung

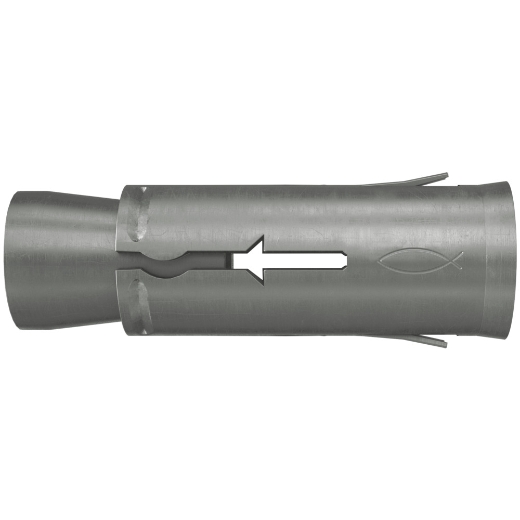

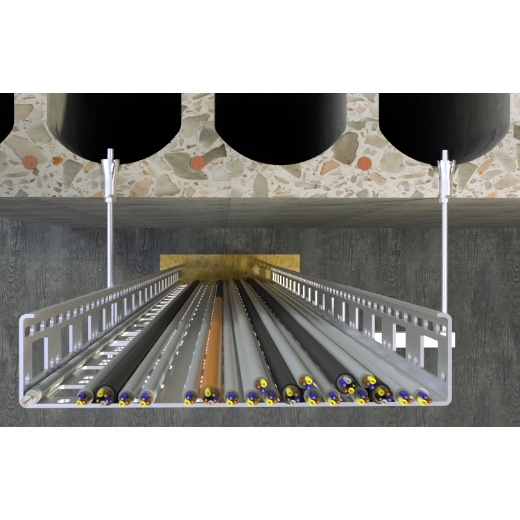

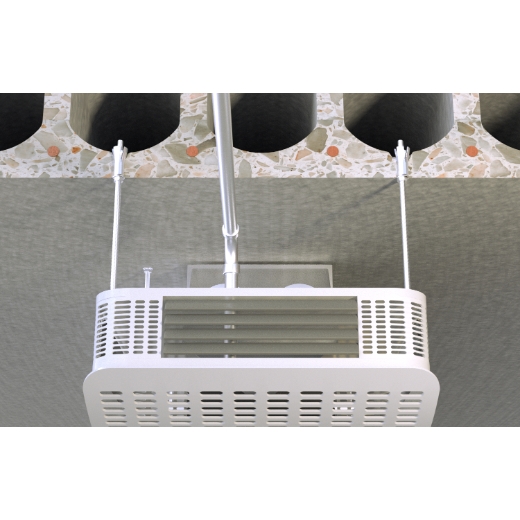

Der fischer Hohldeckenanker FHY ist ein Innengewindeanker aus A4 nicht rostendem Stahl. Der FHY wird in der Durchsteckmontage mit der Hand ins Bohrloch gesetzt und mit dem Hammer bündig zur Oberfläche des Baustoffes eingetrieben. Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen. Im Hohlraum spreizt diese auf und im Vollbaustoff verspannt sich diese gegen die Bohrlochwand. Der fischer Hohldeckenanker FHY ist ideal für die Befestigung von Holz- und Stahlkonstruktionen und Konsolen in Spannbeton-Hohlplatten im Außenbereich.
Vorteile
- Durch das Wirkprinzip des Ankers kann der FHY im Hohlraum oder im Vollbaustoff bis zu 5 cm an die Spannlitze heran eingesetzt werden. Dies sorgt für höchste Flexibilität und Montagefreundlichkeit.
- Der angeprägte Rand verhindert ein Tieferrutschen der Ankerhülse in den Hohlraum und ermöglicht so eine problemlose Montage.
- Die optimierte Geometrie minimiert die Setzenergie und ermöglicht so die Verwendung bei sehr beengten Platzverhältnissen. Dies sorgt für eine anwenderfreundliche Montage.
- Das metrische Innengewinde erlaubt die Verwendung handelsüblicher Schrauben oder Gewindestangen für die ideale Anpassung an die Anwendung.
Technische Daten
| GTIN/EAN | 4048962469783 |
| Artikelnummer | 566671 |
| Ankerlänge | 37 mm |
| Bohrernenndurchmesser | 10 mm |
| Brandschutz relevant | Ja |
| Material | Nicht rostender Stahl |
| Verpackungsvariante | Faltschachtel |
| Innengewinde | M6 |
| Max. Einschraubtiefe | 45 mm |
| Min. Bohrlochtiefe | 50 mm |
| Min. Einschraubtiefe | 37 mm |
| Min. Verankerungstiefe | 30 mm |
| Profi / DIY | Profi |
| Vorsteckmontage | Ja |
| Durchsteckmontage | Nein |
| Abstandsmontage | Nein |
| ETA-Zulassung | Ja |
| DIBT-Zulassung | Ja |
| Inhalt | 50 |
Technologie
- Der FHY ist geeignet für die Vorsteckmontage.
- Den Hohldeckenanker FHY von Hand ins Bohrloch einsetzen und mit dem Hammer bündig zur Oberfläche des Verankerungsgrunds eintreiben.
- Zum Verspreizen muss sich der Vorsteckanker FHY am Anbauteil abstützen können.
- Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen, spreizt die Hülse im Hohlraum auf oder verspannt sie im Vollbaustoff gegen die Bohrlochwand.
- Schraubenlänge l<sub>s</sub> =<br/>Mindesteinschraubtiefe e<sub>2</sub><br/>+ Dicke des Anbauteils t<sub>fix</sub><br/>+ Dicke der Unterlegscheibe<br/>(bei Gewindestange: + Höhe der Mutter)
Downloads
ETA - Europäisch technische Bewertung
Europäische Technische Bewertung für fischer Hohldeckenanker FHY
DIBt, nationale deutsche Zulassung
Allgemeine Bauartgenehmigung - fischer Hohldeckenanker FHY zur Verankerung in Spannbeton-Hohlplattendecken
DOP - Declaration of Performance
Leistungserklärung für fischer Hohldeckenanker FHY (Mechanischer Dübel für den Einsatz in Beton)
