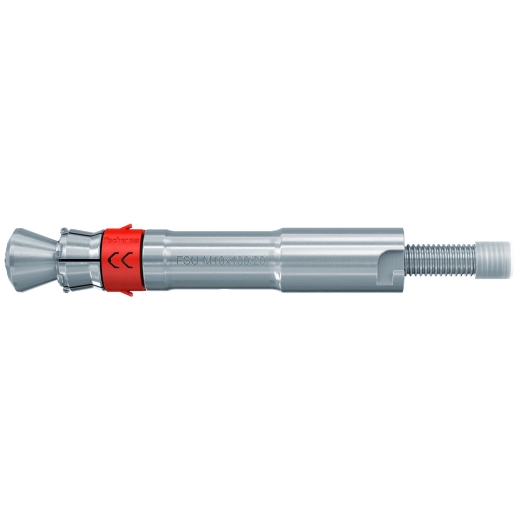

Hinterschnittanker FSU M10x100/20

Wichtigste Daten

Höchstes Last- und Sicherheitsniveau dank perfektem Formschluss.
Sechs Schneidezähne erzeugen eigenständig und schnell einen Hinterschnitt.
Geringe Achs- und Randabstände aufgrund niedriger Spreizkräfte.
Kunststoffelement fixiert den Anker im Bohrloch.
DMC zur eindeutigen Identifizierung und Auslesung von Produktdaten.
Die ETA bestätigt die Nutzungsdauer von Verankerungen bis 100 Jahre.

Beschreibung

Der fischer Hinterschnittanker FSU ist ein selbstschneidender Hinterschnittanker aus galvanisch verzinktem Stahl für Anwendungen, bei denen höchste Lasten und Sicherheiten gefordert werden (z.B. schwerer Stahl-Anlagenbau, Kernkraftwerke, Öl & Gas Industrie). Der Hinterschnittanker eignet sich ideal für Schwerlastbefestigungen, um Stahlkonstruktionen, schwere Rohrleitungen und Industriemaschinen im Innenbereich in gerissenem und ungerissenem Beton zu verankern. Der FSU wird in der Vorsteckmontage mit dem Setzwerkzeug FSU-ST in ein mit dem Bundbohrer FSU-SD erstelltes Bohrloch gesetzt. Der Anker schneidet sich selbst den Hinterschnitt und erzeugt dabei eine formschlüssige Verbindung. Dies sorgt für maximale Sicherheit auch bei großen Rissbreiten in seismischen Gebieten. Mit dem Demontagewerkzeug FSU-DT lässt sich der Anker schnell und rückstandslos entfernen.

Vorteile

Der perfekte Formschluss im Hinterschnitt garantiert die Aufnahme hoher Lasten (Kopfbolzentheorie) für Anwendungen mit höchstem Sicherheitsniveau.
Sechs robuste Schneidezähne und das Prinzip des Selbsthinterschneidens ermöglichen präzises und kraftvolles Setzen im Beton und damit eine einfache und schnelle Montage.
Das Kunststoffelement des FSU verhindert ein Herausfallen des Ankers aus dem Bohrloch und ermöglicht eine einfache und sichere Überkopfmontage.
Die geringen Spreizkräfte des FSU ermöglichen geringe Rand- und Achsabstände und bieten bei sämtlichen Anwendungen höchste Flexibilität.
Die Setztiefenmarkierungen am Anker und Setzwerkzeug (FSU-ST) gewährleisten eine schnelle optische Montagekontrolle und sorgen für zusätzliche Sicherheit und Montagekomfort.
Der verfügbare DMC-Code zur eindeutigen Identifizierung und Auslesung von Produktdaten auf dem Anker bietet die Möglichkeit zur flexiblen und genauen Datentransparenz und -speicherung. Der Code kann mit der fischer PRO App gescannt werden.
Die ETA bestätigt die Nutzungsdauer von Verankerungen bis 100 Jahre. Somit überdauert der FSU ein ganzes Jahrhundert und ist perfekt für große, langlebige Bauprojekte geeignet.

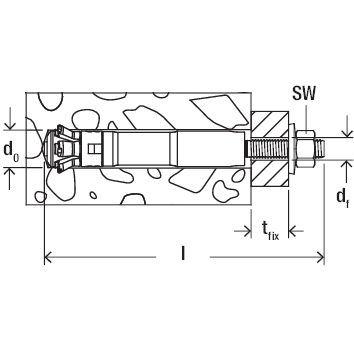

Technische Daten

GTIN/EAN	4048962481020
Artikelnummer	567778
Ankerlänge	150 mm
Bohrernenndurchmesser	20 mm
Bohrlochdurchm. im Anbauteil	12 mm
Material	Galvanisch verzinkter Stahl
Gewinde	M10
Max. Dicke des Anbauteils	20 mm
Schlüsselweite	17 mm
Seismic-Zulassung	C1 / C2
Zugehöriges Setzwerkzeug	FSU-ST M10
Profi / DIY	Profi
Vorsteckmontage	Ja
Durchsteckmontage	Nein
Abstandsmontage	Nein
Zugehöriger Bohrer FSU-SD	20 x 100
Max. Bohrlochdurchm. im Anbauteil	12 mm
ETA-Zulassung	Ja
Inhalt	10

Technologie

Der FSU ist geeignet für die Vorsteckmontage.
Der Anker wird mit dem Setzwerkzeug FSU-ST in ein mit dem Bundbohrer FSU-SD erstelltes Bohrloch gesetzt.
Der Anker schneidet sich selbst den Hinterschnitt und erzeugt dabei eine formschlüssige Verbindung.
Mit dem Demontagewerkzeug FSU-DT lässt sich der Anker schnell und rückstandslos entfernen.

Downloads

ETA - Europäisch technische Bewertung Europäische Technische Bewertung für fischer Hinterschnittanker FSU - Mechanischer Dübel zur Verankerung in Beton Zulasssungsdokument FMS FM Approval - Certificate of Compliance DOP - Declaration of Performance Leistungserklärung für fischer Hinterschnittanker FSU (Mechanischer Dübel für den Einsatz in Beton)

Optionales Zubehör (nicht im Lieferumfang enthalten)

Anschlagbohrer FSU-SD 20x100 4048962481174
Setzgerät FSU-ST M10 4048962491494
Demontagewerkzeug FSU-DT M10 4048962491470
