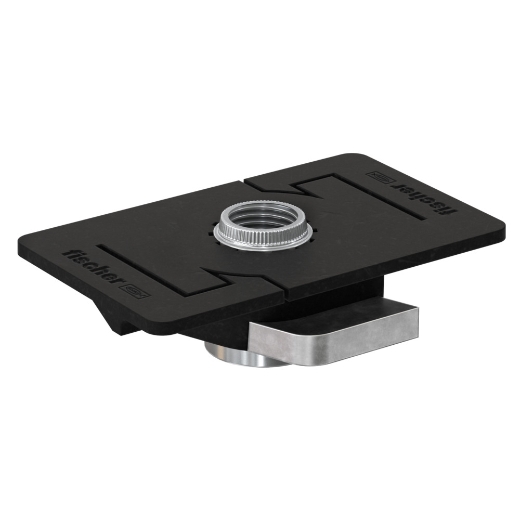

Kreuzschiebeschlitten mittel FCSM M12
-
Der Schienengleiter für alle Lastbereiche
Beschreibung

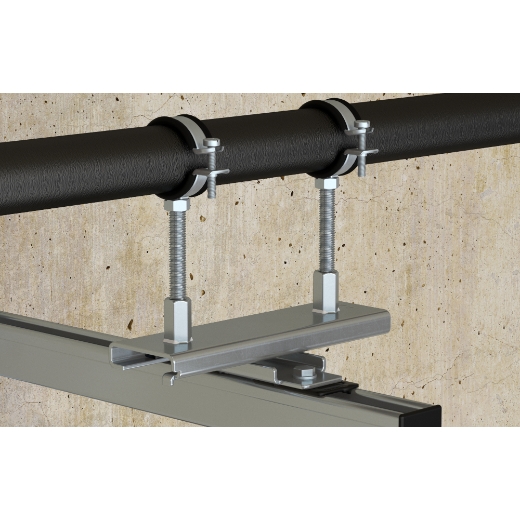

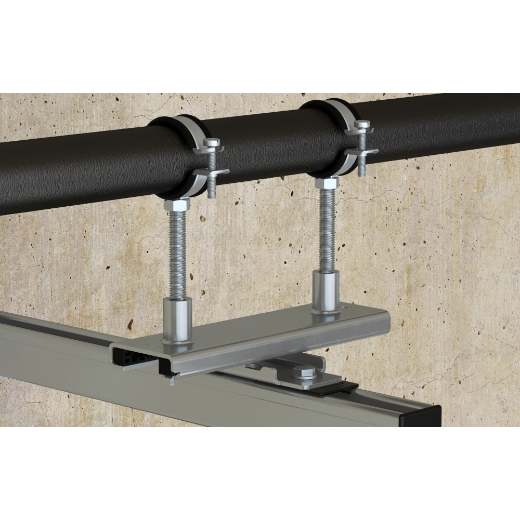

Der Kreuzgleiter FCSM eignet sich zur Aufnahme von Rohrausdehnungen und ist für leichte bis schwere Rohre bis DN350 empfohlen. Der Schienengleiter kann an jeder Stelle in die FUS Montageschienen eingesetzt werden kann. Die maximale Lastaufnahme pro Gleiter beträgt 5,0 kN, wobei in der Anwendung als lateraler Gleiter immer zwei FCSM eingestzt werden. fischer bietet den FCSM passend zu den axialen Gleitern mit einem metrischen Gewinde M12 an. Der FCSM ist für stehende Montagen vorgesehen. Die feuerverzinkte Ausführung ist für Installationen im Innen- und Außenbereich geeignet.
Vorteile
- Die einfache Verbindung des FCSM Kreuzgleiter mit den FUS Montageschienen durch einfaches Einstecken und Drehen um 45° ermöglicht auch den nachträglichen Einbau an jeder Position.
- Durch die Einsatzmöglichkeiten als stehender Gleiter in den FUS Montageschienen ist der FCSM der universelle Kreuzgleiter-Unterbau für alle Schieb- und Rollengleiter.
- Die einzigartige Konstruktion und der Einsatz als einzelner Gleiter oder Doppelgleiter ermöglichen eine hohe Lastaufnahme.
- Die geringe Gleitreibung der Kunststoffgleitfläche minimiert den Widerstand bei lateraler Ausdehnung.

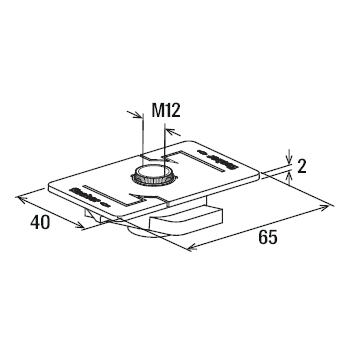

Technische Daten
| GTIN/EAN | 4048962482812 |
| Artikelnummer | 567955 |
| Anschlussgewinde | M12 |
| Breite | 40 mm |
| Gleitreibungsfaktor | 0,16 |
| Haftreibungsfaktor | 0,20 |
| Höhe | 21 mm |
| Stärke | 2 mm |
| Max. empfohlene zentr. Last (stehend) | 5 kN |
| Profi / DIY | Profi |
| Länge | 65 mm |
| Inhalt | 50 |
Optionales Zubehör (nicht im Lieferumfang enthalten)
-
Sechskantmutter MU M12 4006209246504 -
Sechskantschraube SKS 12x25 4048962240566
-
Montageschiene FUS 41/2,5 - 3000 4006209773475
