Mittelklemme vorm. PM C 28-34 AL
-
Die vormontierte Mittelklemme für PV-Module mit Aluminiumrahmen
Beschreibung

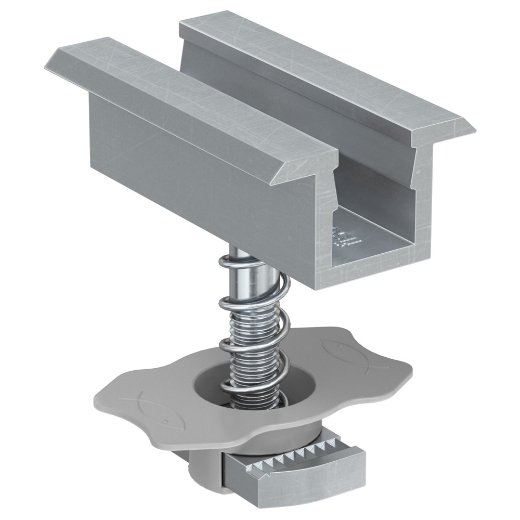

PM C ist die vormontierte Mittelklemme für PV-Module mit Aluminiumrahmen. Die PM C-Klemme ist in verschiedenen Varianten erhältlich, je nach Dicke des PV-Panels. Die Klemme verfügt über eine Hammermutter mit einem speziellen Kunststoffkäfig, um die Positionierung der Mutter in der zentralen Nut der Schiene zu erleichtern. Die Feder hält die Klemme angehoben, bis sie angezogen wird, um die Positionierung des PV-Panels zu erleichtern.
Vorteile
- Dank der Feder bleibt die vormontierte PM C KMittelkemme während der Anzugsphasen angehoben und dank des Kunststoffelements bleibt sie in Position ohne zu verrutschen.
- Die Klemmen benötigen keine zusätzlichen Elemente wie Schrauben, Dichtungen oder Bolzen.
Technische Daten
| GTIN/EAN | 8001132021200 |
| Artikelnummer | 511093 |
| Gewicht | 75 g |
| Gewinde | M8 |
| Installationsdrehmoment | 12 Nm |
| Schlüsselweite (Innen 6kant) | 6 mm |
| Schraubenlänge | 35 mm |
| Profi / DIY | Profi |
| Modulhöhe | 28 - 34 mm |
| Größe Klemme | 21 x 60 mm |
| Abmessungen | 60 x 21 mm |
| Inhalt | 10 |
Technologie
- Setzen Sie den unteren Teil der PM C Mittelklemme in die obere Nut der Schiene ein.
- Drehen Sie die vormontierte PM C Mittelklemme um 90° im Uhrzeigersinn.
- Sichern Sie das PV-Modul mit einem Anzugsdrehmoment von ca. 10 Nm an der Innensechskantschraube (TCEI).
