Winkelhalter MW SA A2

  • Winkel zur Verbindung von Solarschienen mit STSI- und STSR-Stockschrauben oder zur Verbindung von zwei sich überlappenden Solarschienen über Kreuz mit 90°. Ausführung mit Langloch

Produktbild
Produktbild
Anwendungsbild
Anwendungsbild
Produktbild
Produktbild
Anwendungsbild
Anwendungsbild

Beschreibung

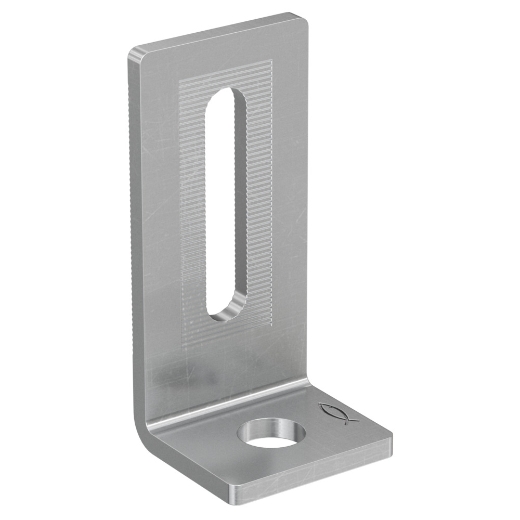

MW SA A2 ist die Winkel aus Edelstahl A2 zur Verbindung von Stockschrauben mit Solarschienen oder zur Verbindung von zwei sich überlappenden, um 90° gekreuzten Solarschienen. Das Langloch im vertikalen Teil ermöglicht die Höhenverstellung der Solarschiene

Vorteile

  • Schnelle Montage durch das untere Loch und einfache Einstellung durch das seitliche Langloch.
  • Die Verbindungen mit der Schiene sind mit rutschfesten Rändelungen für eine sichere Fixierung versehen.

Technische Daten

GTIN/EAN 8001132027608
Artikelnummer 518952
Abmessungen 9 x 45 mm
Gewicht 94 g
Loch-ø 12,5 mm
Stärke 4 mm
Profi / DIY Profi
Installationsdrehmoment 10 Nm
Inhalt 10

Technologie

  • Den MW Winkelhalter zwischen die beiden Muttern der STSR/STSI-Stockschraube einführen und anziehen.
  • Verbinden Sie die Solarschiene durch das Langloch mit der Schraube SKS M 8 und der Flanschmutter MU FM 8 mit dem MW Winkelhalter.
  • Verwenden Sie die beiden Muttern der Stockschraube STSR/STSI, um die Position des MW Winkelhalters zu justieren.
  • Verbinden Sie den MW Winkelhalter mit der unteren Solarschiene mit der Hammerkopfmutter FCN AL und der Schraube SKS M 8.
  • Befestigen Sie die obere Solarschiene durch das Langloch mit der Schraube SKS M 8 und der Flanschmutter MU FM 8 am Winkelhalter.

Optionales Zubehör (nicht im Lieferumfang enthalten)
