Winkelhalter MW AUF A2

  • Winkel für die Verbindung zwischen Solarschienen und STSI- und STSR-Stockschrauben oder für die Verbindung von zwei sich rechtwinklig kreuzenden Solarschienen. Ausführung mit kurzem Langloch.

Produktbild
Produktbild
Anwendungsbild
Anwendungsbild
Produktbild
Produktbild
Anwendungsbild
Anwendungsbild

Beschreibung

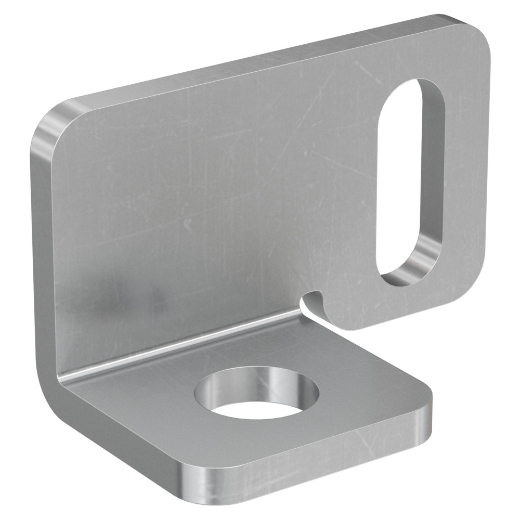

MW AUF A2 ist der Winkel aus Edelstahl A2 zur Verbindung von Stockschrauben mit Solarschienen oder zur Verbindung von zwei sich überlappenden, um 90° gekreuzten Solarschienen. Das Langloch im vertikalen Teil ermöglicht die Höhenverstellung der Solarschiene.

Vorteile

  • Schnelle Montage durch das untere Loch und schnelle Einstellung durch das seitliche Langloch.
  • Die Verbindungen mit der Schiene sind mit rutschfesten Rändelungen für eine sichere Befestigung versehen.

Technische Daten

GTIN/EAN 8001132031810
Artikelnummer 522676
Abmessungen 11 x 40 mm
Gewicht 65 g
Loch-ø 12,5 mm
Stärke 4 mm
Profi / DIY Profi
Installationsdrehmoment 10 Nm
Inhalt 10

Technologie

  • Den MW-Verbindungsbügel zwischen die beiden Muttern der STSR/STSI-Stockschraube einführen und anziehen.
  • Verbinden Sie die Solarschiene durch das Langloch mit der Schraube SKS M 8 und der Flanschmutter MU FM 8 mit dem MW-Bügel.
  • Verwenden Sie die beiden Muttern der Stockschraube STSR/STSI, um die Position des MW-Verbindungsbügels zu justieren.
  • Verbinden Sie den MW-Winkel mit der unteren Solarschiene mit der Hammerkopfmutter FCN AL und der Schraube SKS M 8.
  • Befestigen Sie die obere Solarschiene durch das Langloch mit der Schraube SKS M 8 und der Flanschmutter MU FM 8 am Winkel.
