Stockschraube Wellblech STSI M10x250 A2
-

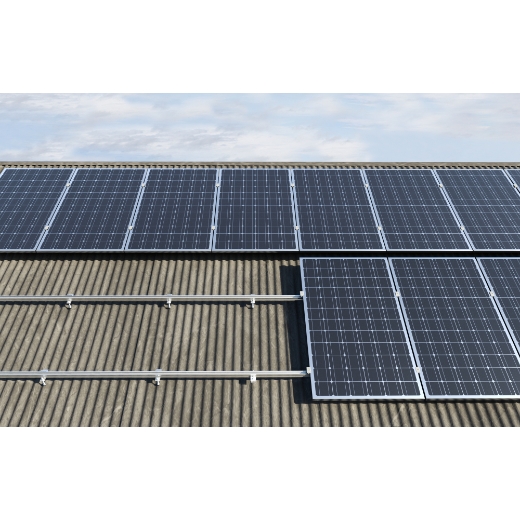

Stockschraube zur Befestigung von Photovoltaikanlagen auf Steildächern mit Wellblech- oder Faserzement-Eindeckung an Unterkonstruktionen aus Stahl.
Beschreibung

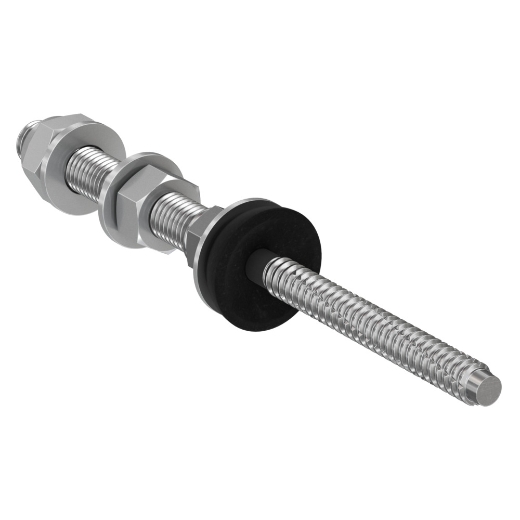

STSI ist die Stockschraube aus rostfreiem Stahl A2. Die Stockschraube ist zur Befestigung von Unterkonstruktionen von Phhotovoltaikanlagen auf Steildächern mit Wellblech- oder Falserzement-Eindeckung geeignet. Hierfür wird die Stockschraube in die tragenden Stahlunterkonstruktion montiert.
Vorteile

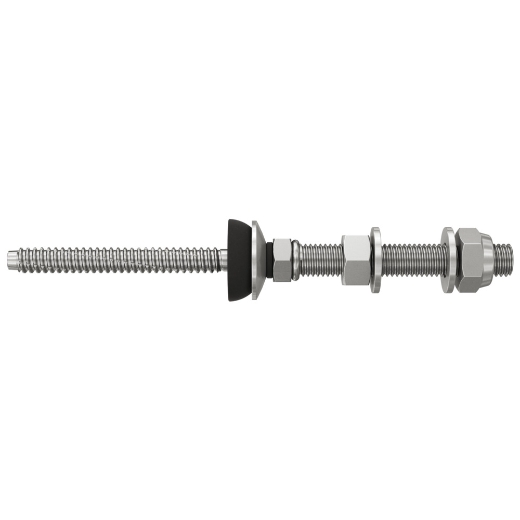

- Die STSI-Stockschraube wird vormontiert mit EPDM-Dichtung, Spannmutter und Mutternpaar für den Anschluss an die MW- oder SSP-Konsolen geliefert.
- Schnelle Montage, da die Dacheindeckung bei der Montage nicht entfernt werden muss.
- Dank der EPDM-Dichtung bleibt die Wasserdichtigkeit des Daches erhalten.
Technische Daten
| GTIN/EAN | 8001132046470 |
| Artikelnummer | 533426 |
| Durchmesser | 8 mm |
| Gewicht | 140 g |
| Gewinde | M10 |
| Länge | 256 mm |
| Metrische Gewindelänge | 50 mm |
| Schlüsselweite (Innen 6kant) | 5 mm |
| Schlüsselweite | 5 mm |
| Profi / DIY | Profi |
| Stahlgewindelänge | 70 mm |
| Inhalt | 10 |
Technologie
- Bestimmen Sie die Länge der STSI-Stockschraube in Abhängigkeit von der Dicke der Tragkonstruktion.
- Bestimmen Sie den Achsabstand der STSI-Stockschrauben in Abhängigkeit von den Schnee- und Windlasten vor Ort und der Dachneigung.
- Bestimmen Sie die Position der STSI-Stockschrauben in Abhängigkeit von der Tragkonstruktion und der Anordnung der Installation.
- Bohren Sie die Eindeckung mit 14 mm und den Stahlträger entsprechend vor.
- Verwenden Sie einen Vorbohrdurchmesser von 6,8 mm bei einer Stahldicke von 1,5-5,0 mm. Verwenden Sie einen Vorbohrdurchmesser von 7,0 mm bei einer Stahldicke von 6,0 mm und einen Vorbohrdurchmesser von 7,2 mm bei einer Stahldicke von 8,0 mm. Bei einer Stahldicke von > 10mm, verwenden Sie einen Vorbohrdurchmesser von 7,4mm.

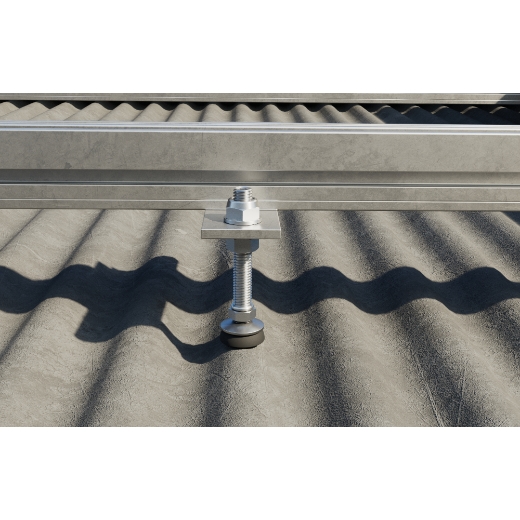

- Befestigen Sie die STSI-Stockschraube an der Stahlkonstruktion. Das EPDM-Gummi liegt auf der Eindeckung auf.
- Ziehen Sie die MU-Mutter auf der Dichtung an, um die Wasserdichtigkeit zu erhalten.
- Die Austrittsstelle der Schraube aus dem Dach sorgfältig mit bituminöser Dichtungsmasse abdichten

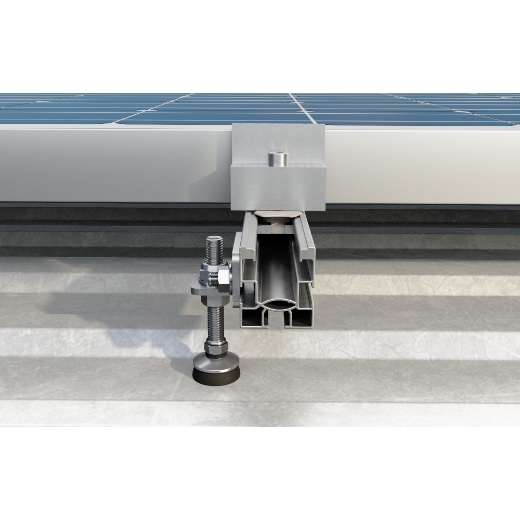

- Befestigen Sie die SSP- oder MW-Anschlussplatte, indem Sie ihre Höhe mit den MU-Muttern einstellen.
