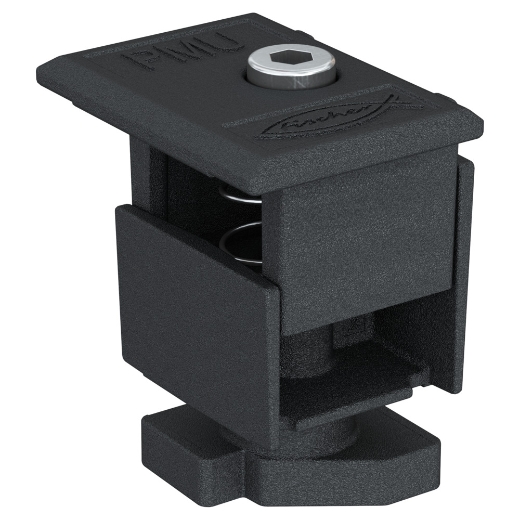

Mittel/Endkl. Uni.vorm. PM U 30-50 AL sw

  • Universelle Mittel-/ Endklemme für PV-Paneele mit Aluminiumrahmen von 30 bis 50 mm Dicke

Produktbild
Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik

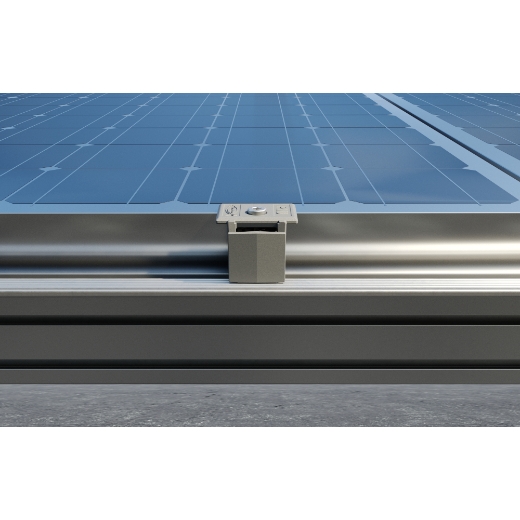

Anwendungsbild
Anwendungsbild
Anwendungsbild
Produktbild
Produktbild
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Montagegrafik
Anwendungsbild
Anwendungsbild
Anwendungsbild

Beschreibung

PM U ist die universelle Klemme für PV-Paneele von 30 bis 50 mm Dicke, die sowohl als Mittelklemme als auch als Endklemme verwendet werden kann. PM U lässt sich durch einfaches Drehen schnell in die Profile einsetzen. Kompatibel mit SolarFish H33, SolarFish H44, SolarFish H83 und SolarMetal Profilen.

Vorteile

  • Die vormontierte Universalklemme PM U kann alle Photovoltaikmodule mit einer Dicke von 30 mm bis 50 mm befestigen.
  • Die vormontierte Universalklemme PM U kann sowohl als Endklemme als auch als Mittelklemme verwendet werden.
  • Dank der intelligenten Mutter lässt sich die vormontierte Universalklemme PM U an jeder beliebigen Stelle der Tragschiene schnell einhaken und arretieren.
  • Die versenkte Schraube im Element vermeidet Abschattungen auf benachbarte Modulen.
  • Dank der Feder bleibt die vormontierte Universalklemme PM U während der Anzugsphasen angehoben.
  • Die vormontierte Universalklemme PM U benötigt keine zusätzlichen Elemente (z.B.: Schrauben, Dichtungen, Muttern).

Technische Daten

GTIN/EAN 8001132049181
Artikelnummer 534352
Gewicht 125 g
Gewinde M8
Installationsdrehmoment 10 Nm
Schlüsselweite (Innen 6kant) 6 mm
Schraubenlänge 40 mm
Profi / DIY Profi
Modulhöhe 30 - 50 mm
Größe Klemme 38 x 41 mm
Abmessungen 41 x 38 mm
Inhalt 10

Technologie

  • Setzen Sie den unteren Teil der vormontierten Universalklemme PM U in die obere Nut der Schiene ein.
  • Drehen Sie die vormontierte Universalklemme PM U im Uhrzeigersinn, um sie als Endklemme zu verwenden, und gegen den Uhrzeigersinn, um sie als Mittelklemme zu verwenden.
  • Sichern Sie das PV-Modul, indem Sie ein Anzugsdrehmoment von 10 Nm auf die Innensechskantschraube (TCEI) aufbringen.

Optionales Zubehör (nicht im Lieferumfang enthalten)
